HỆ THỐNG GIÁM SÁT CẢNH BÁO NHIỆT ĐỘ-NHIỆT ĐỘ ĐỘ ẨM

ATPRO Chuyên Hệ Thống Giám Sát Cảnh Báo Nhiệt Độ

Hệ thống được thiết kế dựa vào yêu cầu cần thiết về sự giám sát và điều khiển nhiệt độ ở những khu vực cần độ chính xác cao về nhiệt độ như các phòng thí nghiệm, phòng xử lý hóa chất, bảo quản, phòng đông lạnh…

he thong giam sat nhiet do 17

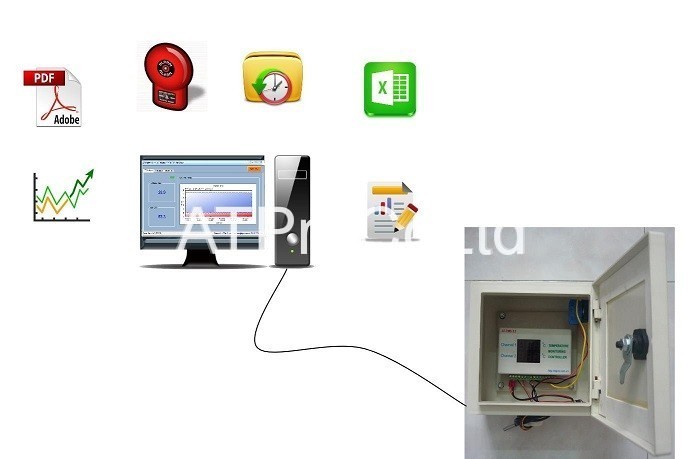

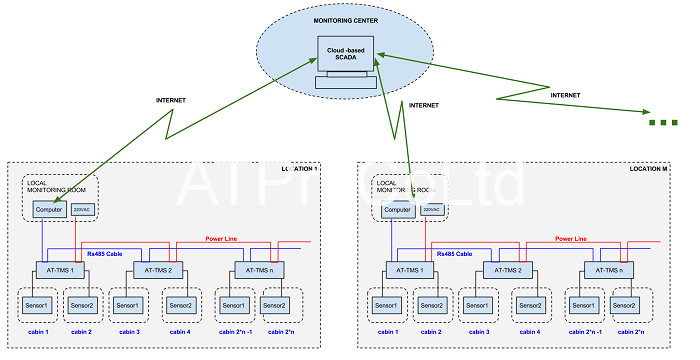

Mô hình kết nối hệ thống giám sát nhiệt độ

Với kiến trúc phân tán của hệ thống giám sát và cảnh báo nhiệt độ. Cho ta giải pháp giám sát và báo động nhiệt độ ở nhiều vị trí địa lí cách xa nhau.

Với phần mềm SCADA ATSCADA nền tảng đám mây (Cloud – based SCADA) sẽ được sử dụng để điều khiển giám sát hệ thống.

he thong giam sat nhiet do 16

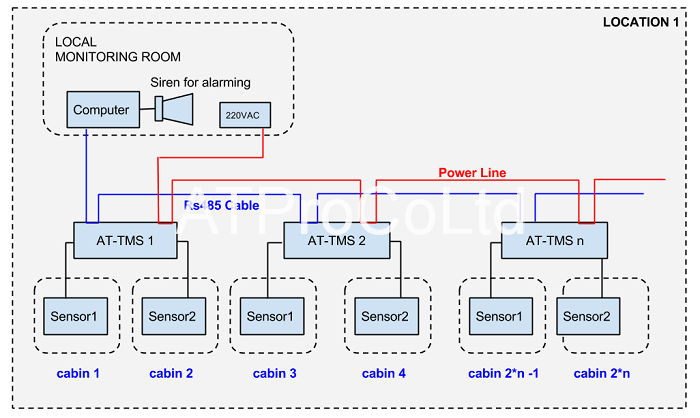

Một hệ thống giám sát nhiệt độ sẽ bao gồm nhiều Location khác nhau, mỗi Location bao gồm nhiều thiết bị đo nhiệt độ AT-TMS.

Số lượng Location và thiết bị đo nhiệt độ AT-TMS tùy thuộc vào kiến trúc hạ tầng của khu vực cần lắp đặt và nhu cầu sử dụng của từng khách hàng.

he thong giam sat nhiet do 1

Các thiết bị đo nhiệt độ trong hệ thống sẽ được giám sát thông qua hệ thống SCADA. Hệ thống SCADA sẽ điều khiển, giám sát và thu thập dữ liệu của hệ thống giám sát nhiệt độ. Sau đó sẽ báo cáo và đưa ra các yêu cầu, cảnh báo cho người dùng.

Người dùng có thể giám sát hoạt động của hệ thống từ xa, và sẽ nhận được các cảnh báo hoặc yêu cầu sử lý khi có sự cố từ hệ thống một cách chính xác thông qua: chuông cảnh báo, SMS, Email…

he thong giam sat nhiet do 19

Thiết bị đo nhiệt độ môi trường AT-TMS3.1

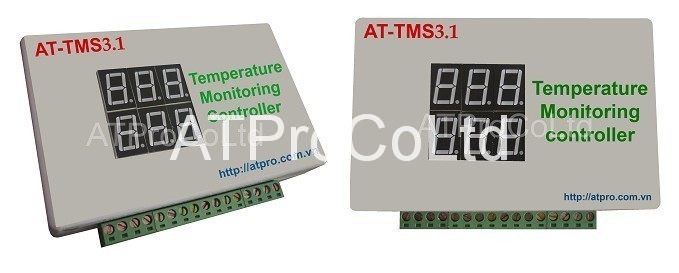

thiết bị được thiết kế có độ chính xác cao, tính thẩm mỉ trong từ chi tiết và bảo đảm chất lượng kỹ thuật

he thong giam sat nhiet do 2

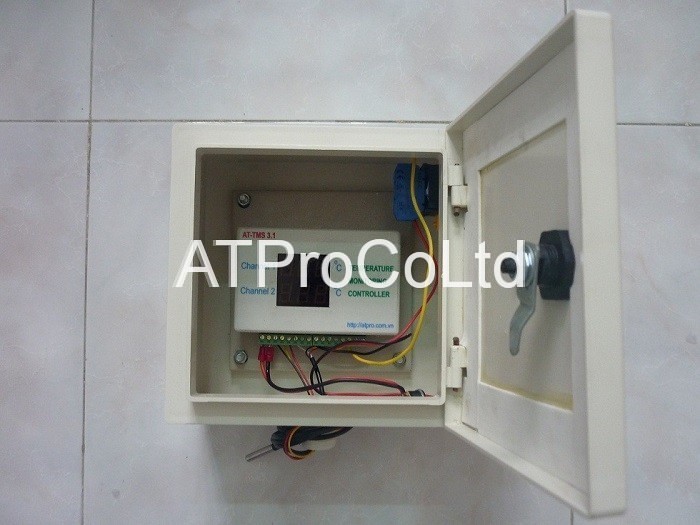

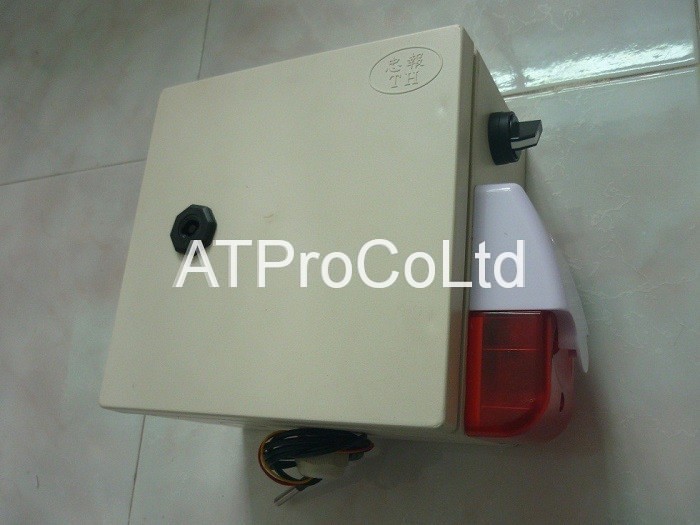

Các thiết bị trong hệ thống được đặt trong hộp bảo vệ và gắn lên tường bảo đảm độ an toàn

 he thong giam sat nhiet do 4

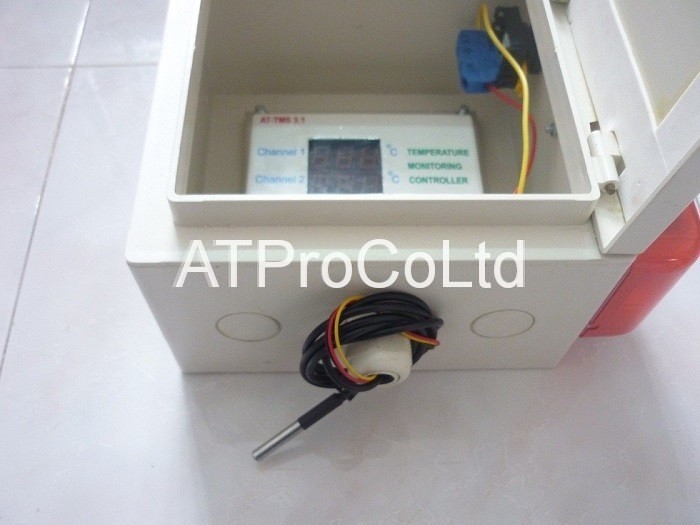

Đầu dò cảm biển được đưa ra ngoài với sợi dây dài và đặt tại vị trí cần đo

he thong giam sat nhiet do 5

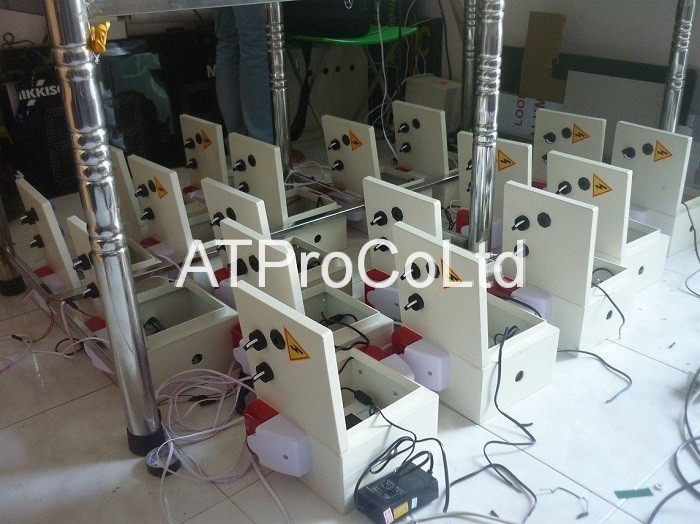

Tín hiệu đèn cảnh báo được đặt bên hông của thiết bị hoặc nơi dễ thấy để người dùng có thể phát hiện kịp thời và xử lý ngay sự cố

he thong giam sat nhiet do 10

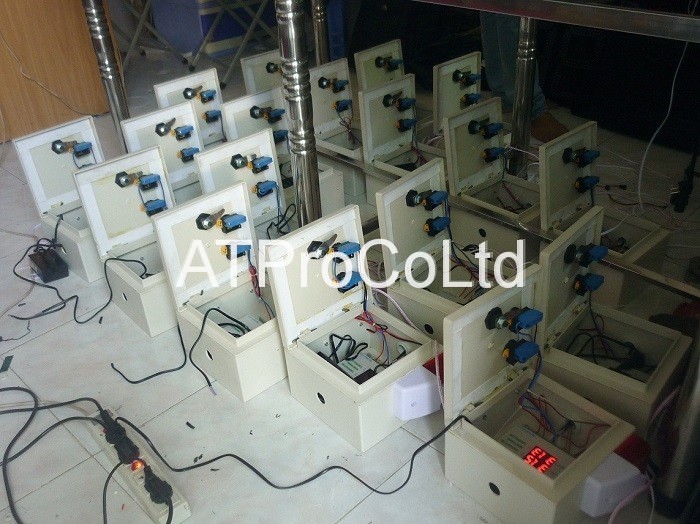

Một hệ thống giám sát nhiệt độ bao gồm nhiều thiết bị đo.

he thong giam sat nhiet do 11

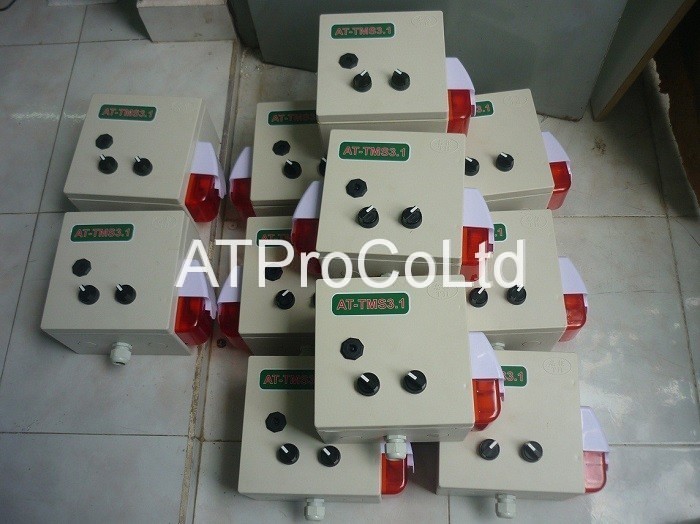

Thiết bị đo được sản xuất để đưa và hệ thống giám sát nhiệt độ tại bệnh viện FV.

he thong giam sat nhiet do 12

Phần mềm SCADA điều khiển và giám sát hệ thống

he thong giam sat nhiet do 6

Xem biểu đồ hiển thị thời gian thực Realtime Trend

he thong giam sat nhiet do 7

Vẽ biểu đồ lịch sử Historical Trendhe thong giam sat nhiet do 8

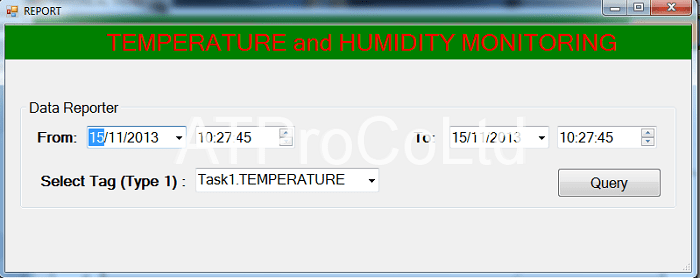

Xuất dữ liệu ra file Excelhe thong giam sat nhiet do 9

Hệ Thống Giám Sát Cảnh Báo Nhiệt Độ Độ Ẩm Là Giải Pháp Giám Sát Môi Trường Chuyên Nghiệp, Có Đầy Đủ Các Chức Năng Như Theo Dõi Giám Sát Và Thu Thập Dữ Liệu Nhiệt Độ Độ Ẩm Từ Phần Cứng Về Hệ Thống SCADA Để Xử Lý.

he thong giam sat nhiet do do am 7

Mô Hình Hệ Thống Giám Sát Nhiệt Độ Độ Ẩm

Hệ thống giám sát bao gồm một CPU điều khiển trung tâm, các máy tính kết nối với bộ điều khiển trung tâm để nhận dữ liệu của hệ thống. Thiết bị đo nhiệt độ độ ẩm được kết nối với bộ điều khiển trung tâm.

he thong giam sat nhiet do do am

Phần mềm SCADA sẽ điều khiển giám sát toàn bộ hệ thống, hệ thống sẽ liên tục cập nhật dữ liệu và xuất dữ liệu theo lịch trình hoặc khi có yêu cầu.

dong ho nhiet do do am 2

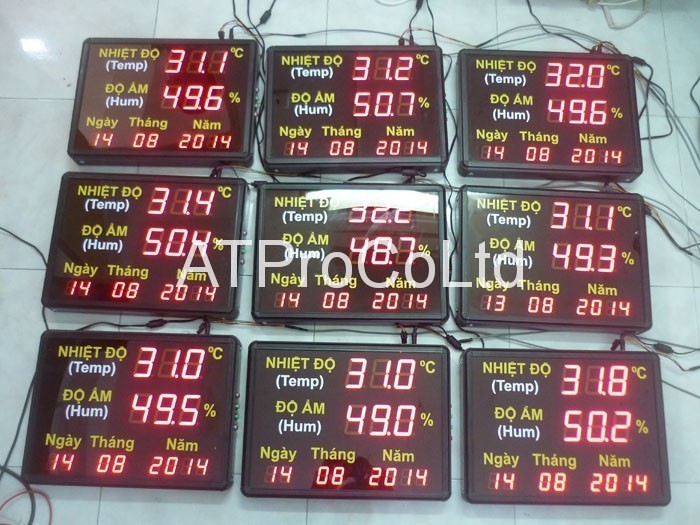

Bảng điện tử hiển thị

Chi tiết bảng hiển thị:

  • Đồng hồ nhiệt độ độ ẩm kích thước 30cm x 40cm x 5cm.
  • Led 7 đoạn màu đỏ kích thước 5cm x 7cm màu đỏ hiển thị nhiệt độ, độ ẩm.
  • Led 7 đoạn màu đỏ kích thước 3cm x 4cm màu đỏ hiển thị Ngày-tháng-năm.
  • Khung nhôm định hình.
  • Mica Đài Loan 3mm.
  • CPU Microchip 16f887 USA.
  • IC nhiệt độ độ ẩm SHT10 SENSIRION EUROPE.
  • Nhiệt độ đo từ -40ºC tới +125ºC.
  • Độ ẩm từ 0% tới 100%.

Khi nhiệt độ hoặc độ ẩm vượt quá ngưỡng cho phép thì lập tức hệ thống sẽ phát tín hiệu cảnh báo thông qua đèn báo, loa, SMS, Email…đến người sử dụng để xử lý kịp thời.

he thong giam sat nhiet do do am 13

Bảng hiển thị nhiệt độ bằng Led đơn hoặc Led 7 đoạn. Cảm biến nhiệt độ độ ẩm và Chuông báo động được kết nối với bảng hiển thị

he thong giam sat nhiet do do am 2

Bảng hiển thị được điều khiển bằng CPU Microchip 16f887 USA.he thong giam sat nhiet do do am 1

  • IC nhiệt độ độ ẩm SHT10 SENSIRION EUROPE.
  • Tầm đo chính xác từ -40ºC tới +125ºC.
  • Độ ẩm từ 0% tới 100%.

he thong giam sat nhiet do do am 11

Kích thước tùy thuộc vào tầm nhìn, vị trí đặt bảng điện tử hiển.

he thong giam sat nhiet do do am
Phần mềm SCADA sẽ thu thập dữ liệu từ phần cứng và hiển thị lên màn hình
he thong giam sat nhiet do do am 3

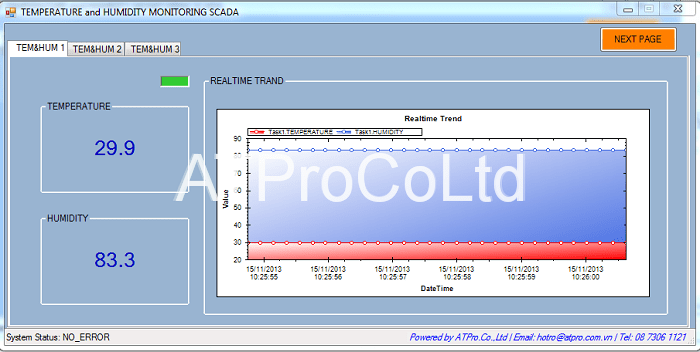

Giao diện phần mềm SCADA: vẽ độ thị Realtime Trend

he thong giam sat nhiet do do am 4

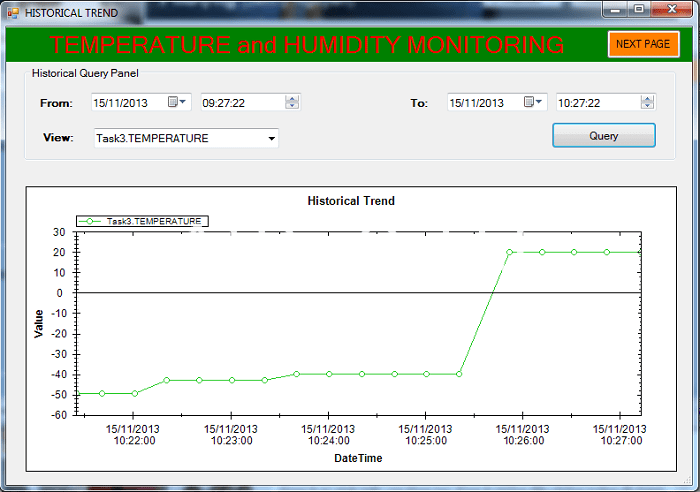

Vẽ đồ thị Historical Trend

he thong giam sat nhiet do do am 5

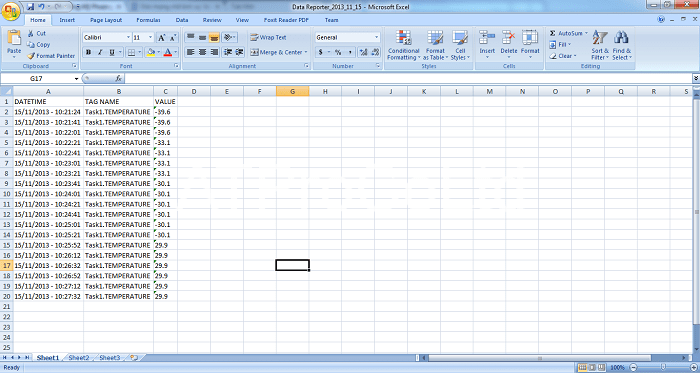

Data Report: Xuất dữ liệu ra file Excel

he thong giam sat nhiet do do am 6

Thiết bị đo nhiệt độ độ ẩm được hiệu chuẩn tại trung tâm kỹ thuật đo lường chất lượng 3.

he thong giam sat nhiet do do am 8
