BẢNG ĐIỆN TỬ THEO DÕI NĂNG SUẤT – SẢN XUẤT 2

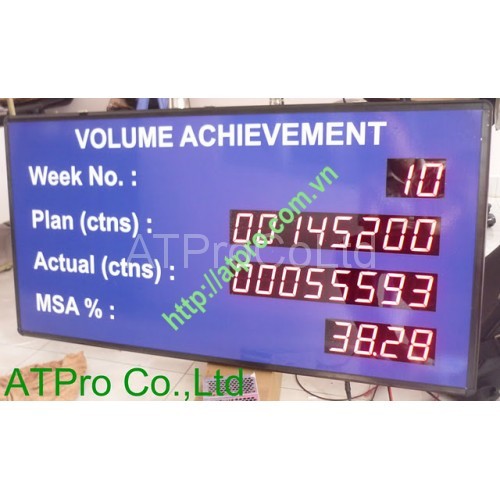

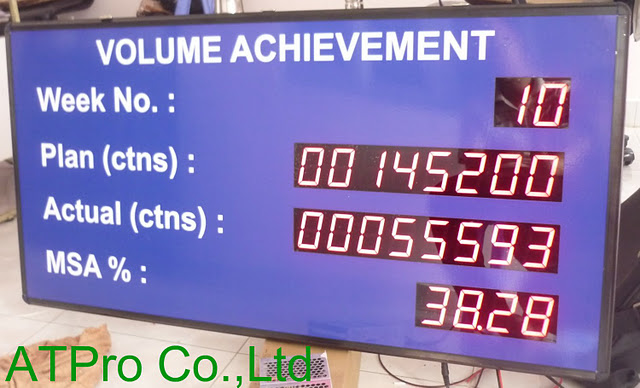

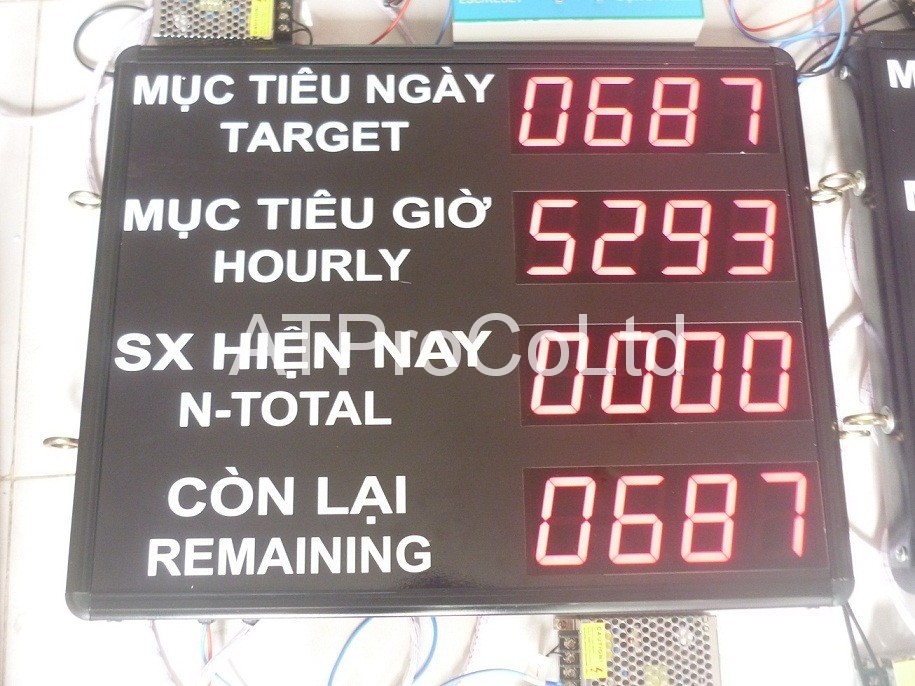

BẢNG ĐIỆN TỬ THEO DÕI NĂNG SUẤT – SẢN XUẤT

– Kích thước số hiển thị: 5cm x 7cm

– Có hiển thị tuần theo dõi năng suất (Week)

– Sản lượng kế hoạch dự định (Plan) nhập từ remote không dây

– Sản lượng thật (Actual) được cập nhật theo thời gian thực từ cảm biến khi có sản phẩm đi qua.

– Cho phép điều chỉnh sai lệch phần Actual từ remote

– Tự động tính ra giá trị % (MSA) dấu chấm động

– Lưu trữ dữ liệu, không lo mất điện

– Bảo hành: 24 tháng

HỆ THỐNG GIÁM SÁT SẢN XUẤT, ĐẾM SẢN PHẨM CHO CÔNG TY, NHÀ MÁY, XÍ NGHIỆP…

Mô hình kết nối mạng hệ thống giám sát năng xuất sản xuất

Hệ thống gồm nhiều bảng điện tử hiển thị kết nối với CPU trung tâm điều khiển bằng chuẩn truyền thông Rs485.

các máy tính trong mạng kết nối với bộ điều khiển trung tâm thông qua mạng Lan hoặc Internet.

Bảng điện tử được gắn với cảm biến

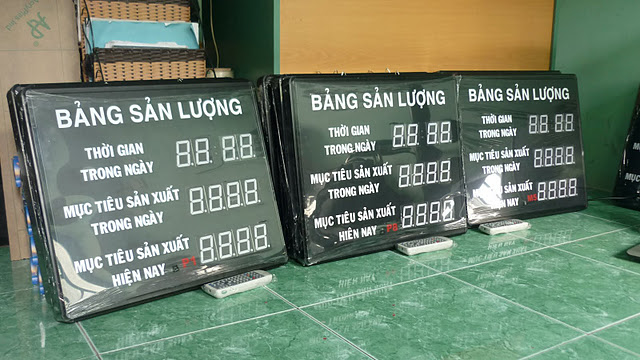

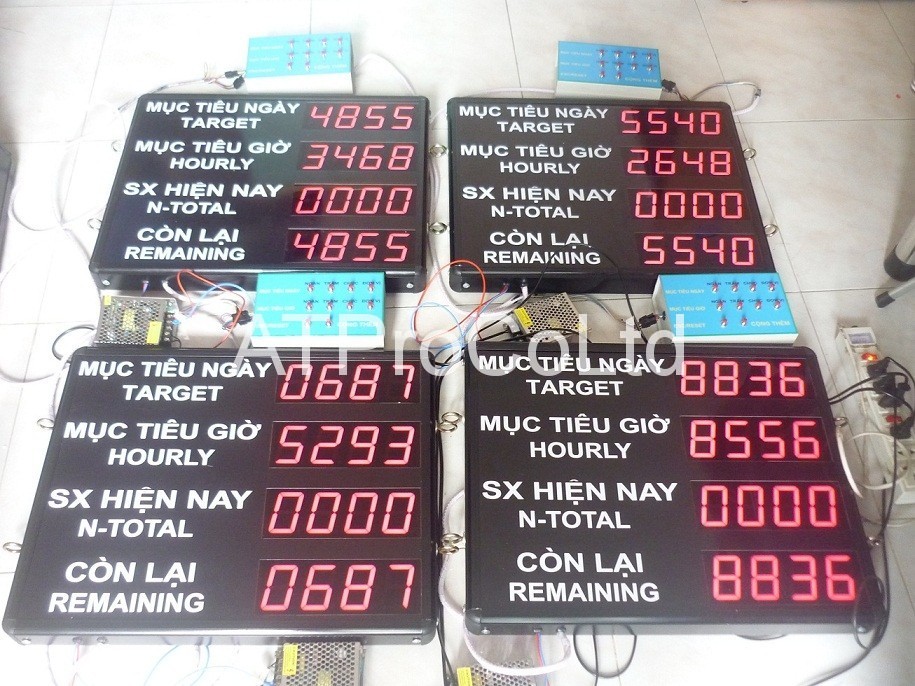

Bảng hiển thị điện tử sản xuất

Hệ thống giám sát bao gồm nhiều bảng điện tử được đặt ở mỗi khu vực sản xuất khác nhau

Bảng hiển thị thời gian, kế hoạch, kết quả, lỗi…và có đèn báo

Toàn bộ hệ thống được điều khiển bằng phần mềm giám sát sản xuất SCADA.

Giao diện phần mềm điều khiển giám sát

Vẽ biểu đồ thống kê lịch sử quá trình sản xuất

Xuất báo cáo ra file Excel

Cài đặt hệ thống trên phần mềm giám sát SCADA

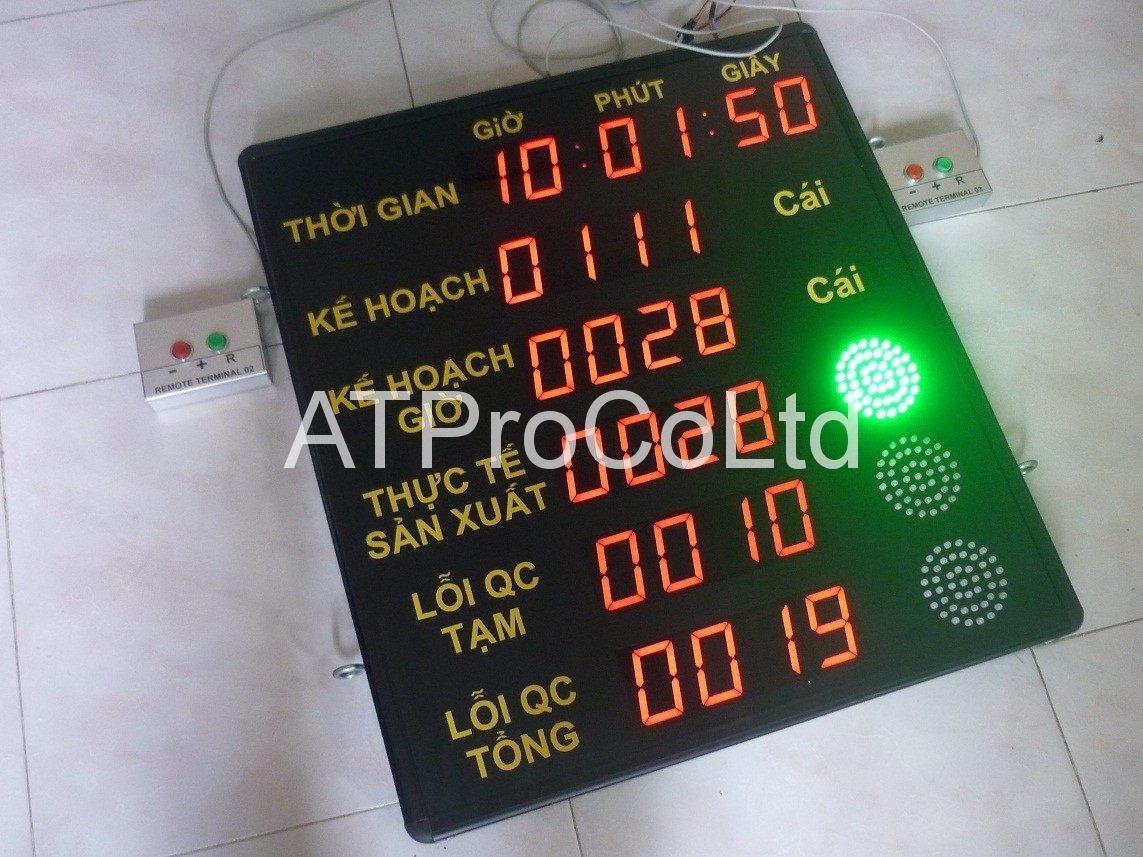

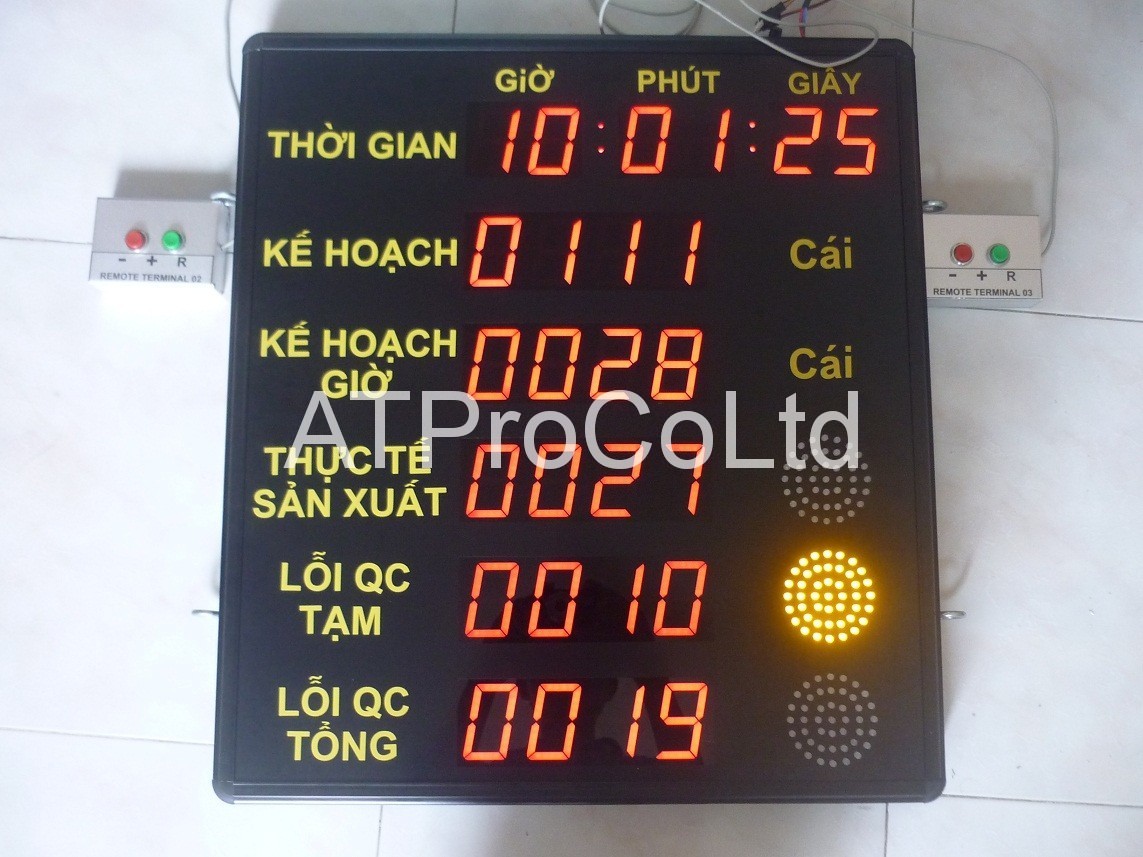

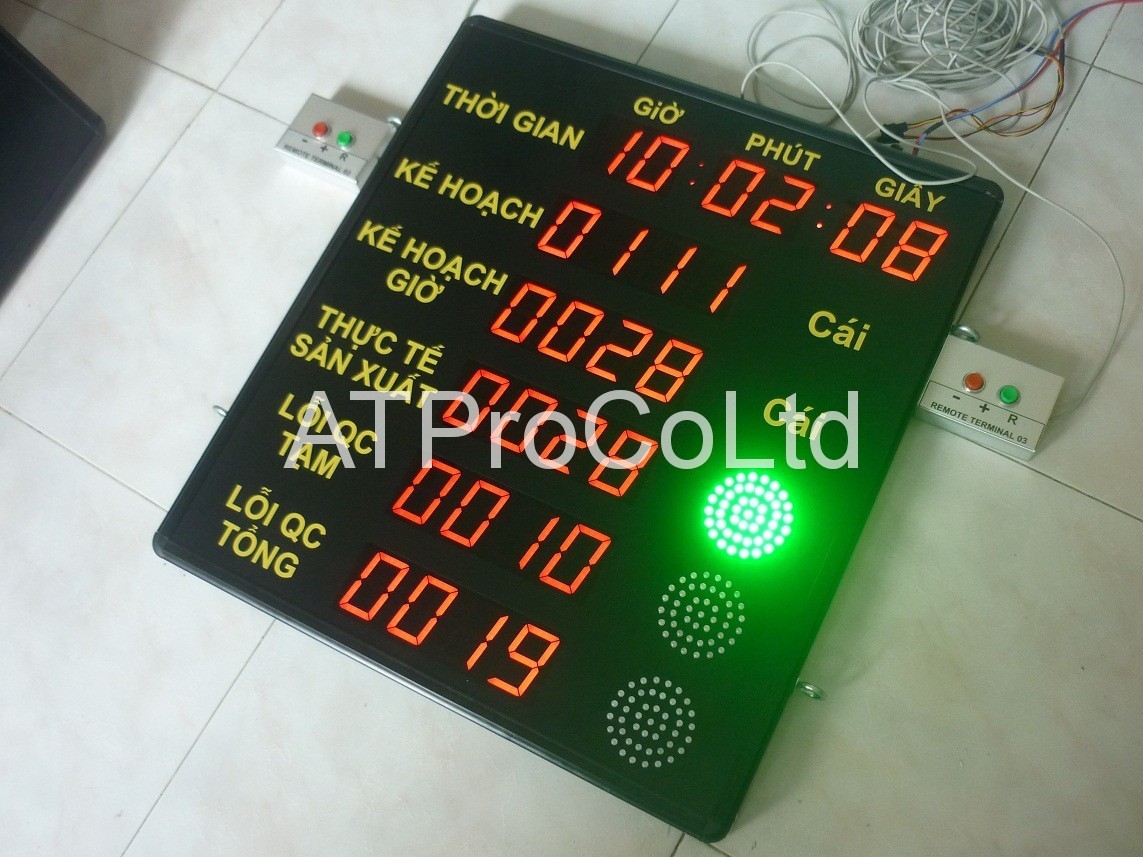

  BẢNG THEO DÕI GIÁM SÁT NĂNG SUẤT SẢN XUẤT – ĐẾM SẢN PHẨM

Chi tiết sản phẩm:

• Kích thước bảng theo dõi năng suất sản xuất 54cm x60cm.
• Hiển thị giờ, kế hoạch ngày, kế hoạch giờ thực tế, thực tế sản xuất, lỗi QC tạm, tổng lỗi QC bằng Led 7 đoạn và đèn báo hiệu bằng led đơn.
• Mặt trước Mica Đài Loan 3mm.
• Khung nhôm định hình chịu lực.

Microchip PIC 16f887 USA.

Bảng theo dõi năng suất sản xuất điều chỉnh thông số Thực Tế Sản Xuất, Lội QC Tạm, Tổng Lỗi QC thông qua 2 hộp nút nhấn.

Bảng theo dõi năng suất sản xuất công ty Thuận Dương

Bảng theo dõi năng suất sản xuất chuyền may Vinatex

• Bảng điện tử 2 mặt kích thước bảng 40cm x 50cm x 5cm.
• Hiển thị bằng led 7 đoạn kích thước 5cm x 7cm.
• Khung nhôm định hình chịu lực.
• Mica Đài Loan 3mm.

Bảng theo dõi năng suất sản xuất C.TY 365

Bảng theo dõi năng suất sản xuất xuất khẩu Campuchia

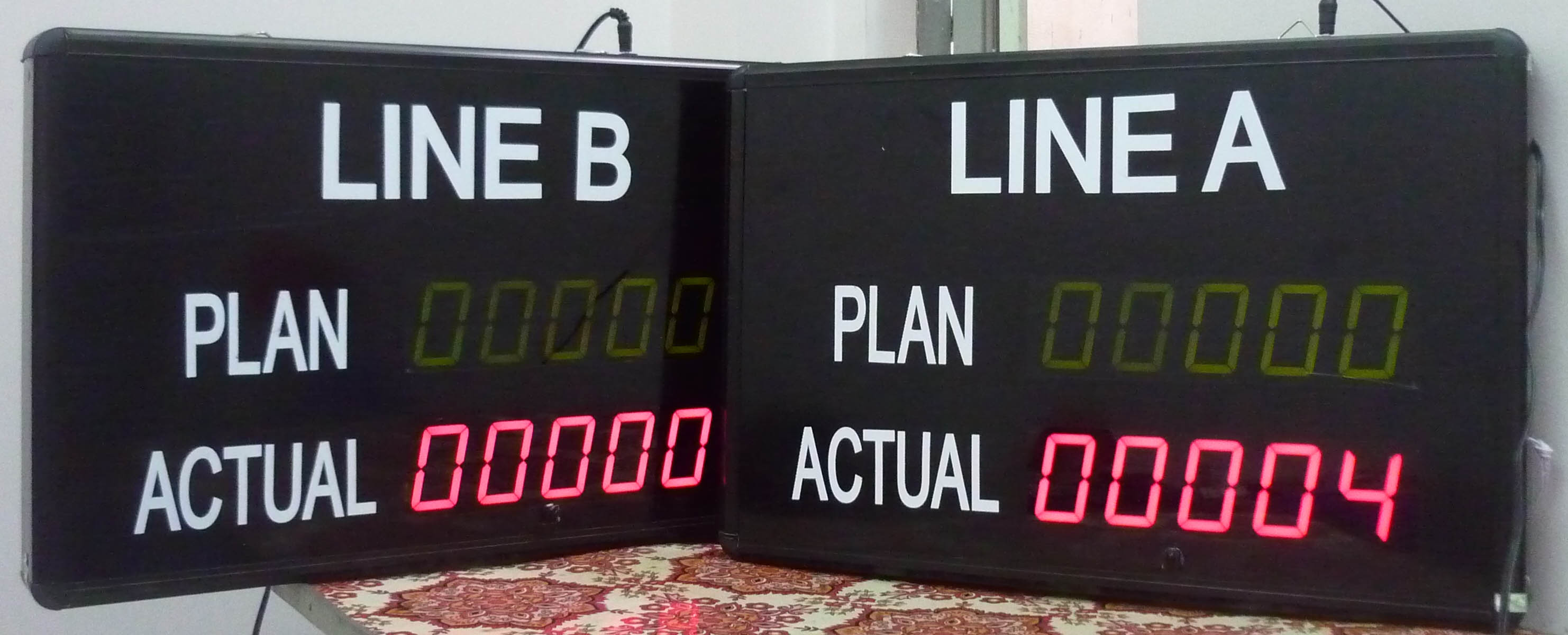

1. LOẠI CHỈ CÓ “PLAN” VÀ “ACTUAL”:

–          Giá trị “Plan” được cấu hình và tải xuống từ phần mềm nền tảng web.

–          Giá trị “Actual” được cập nhật từ cảm biến. Giá trị này được bảng điện tử gửi về phần mềm trên máy tính.

2. LOẠI  CÓ “PLAN”, “ACTUAL”, “%”:

–          Giá trị “Plan” được cấu hình và tải xuống từ phần mềm nền tảng web.

–          Giá trị “Actual” được cập nhật từ cảm biến. Giá trị này được bảng điện tử gửi về phần mềm trên máy tính.

–          Giá trị “%” được bảng điện tử tính tự động bằng công thức:

%= (Actual/Plan)*100%

3. LOẠI  “TIME”, “PLAN”, “ACTUAL”:
