HỆ THỐNG ĐỒNG HỒ ĐỒNG BỘ THỜI GIAN QUA GMT BỆNH VIỆN FV

HỆ THỐNG ĐỒNG HỒ ĐỒNG BỘ THỜI GIAN QUA GMT

10/06/2014 C.Ty Kỹ Thuật Ấn Tượng bàn giao hệ thống đồng hồ đồng bộ thời gian qua gmt cho BỆNH VIỆN FV

he thong dong ho dong bo thoi gian

1. Phần cứng

1.1 Hệ thống đồng hồ đồng bộ thời gian

he thong dong ho dong bo thoi gian

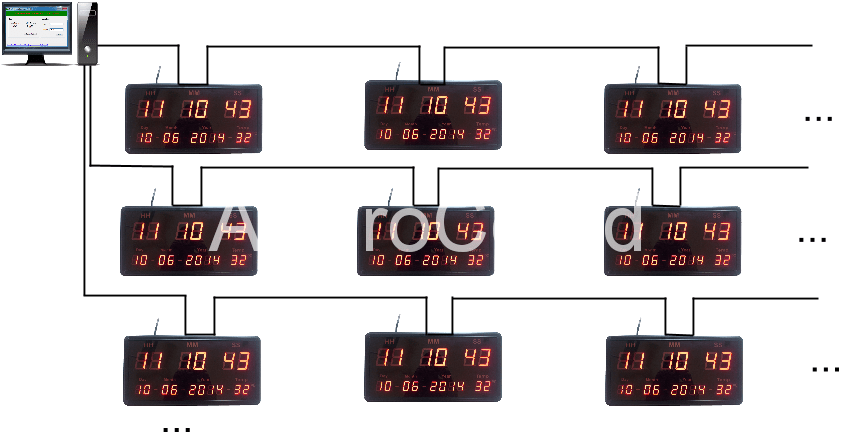

Hình 1: Mô hình hệ thống đồng hồ đồng bộ thời gian qua gmt.

Các đồng hồ được kết nối về máy tính để đồng bộ thời gian hiển thị thông qua chuẩn truyền thông RS485.

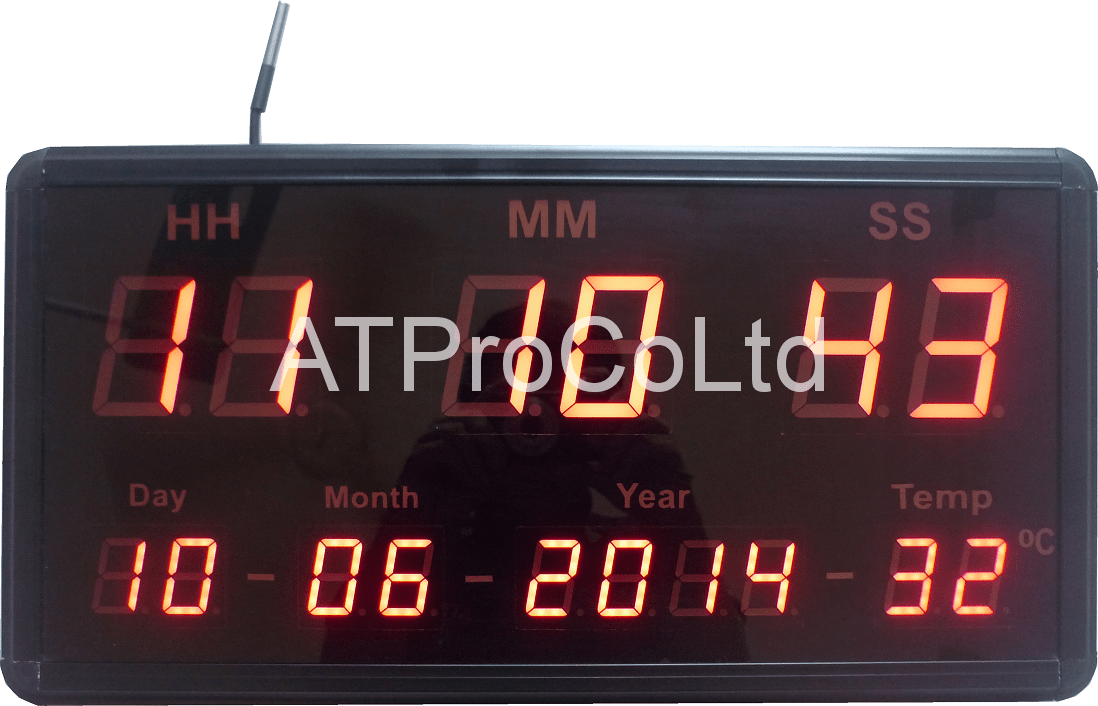

1.2 Chi tiết đồng hồ đồng bộ thời gian

he thong dong ho dong bo thoi gian

  • Đồng hồ kích thước 23cm x 45cm.
  • Hiển thị bằng led 7 đoạn màu đỏ, kích thước giờ phút giây  5cm x 7cm còn ngày tháng năm và nhiệt độ  3cm x 4cm.
  • Mica mặt trước 3mm
  • Khung nhôm định hình
  • CPU Microchip 16f887, IC đồng hồ Dallas 1307.
  • Cảm biến nhiệt độ DS18B20 (USA).
  • Nguồn cấp bằng Adaptor Input 220V-Output 12V.

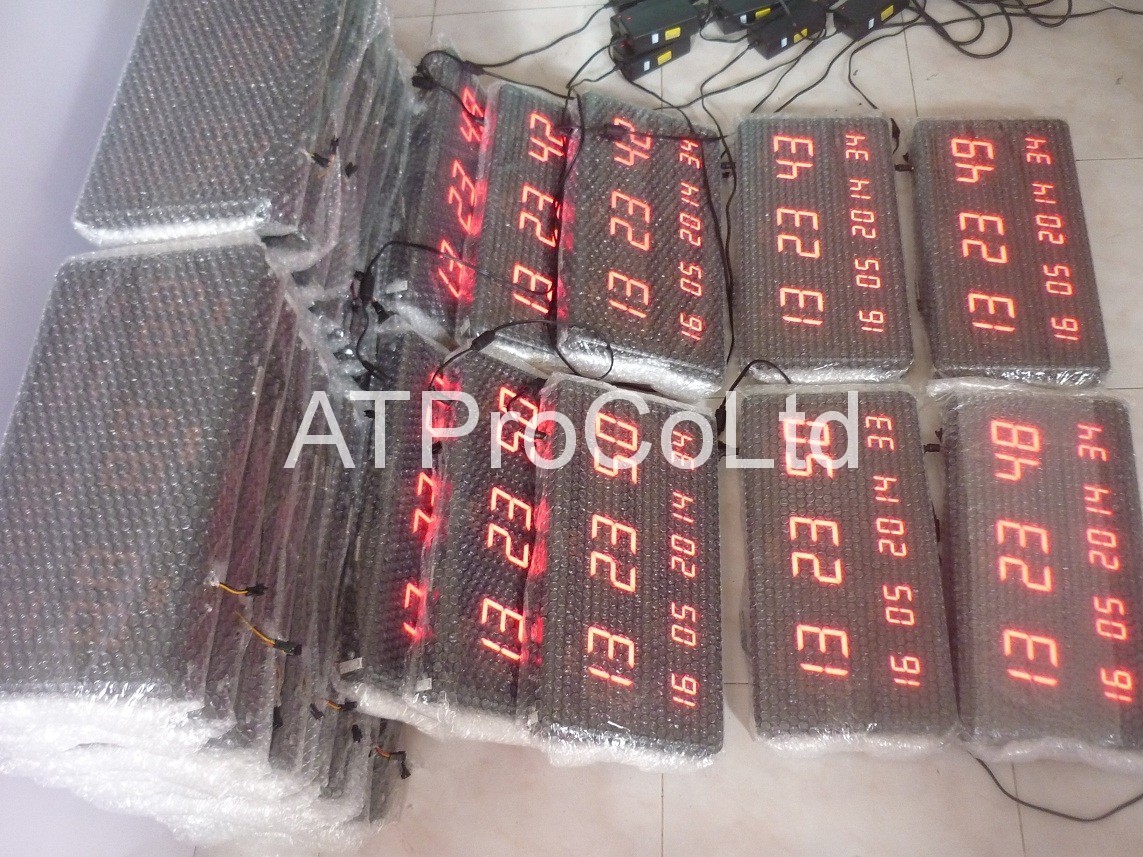

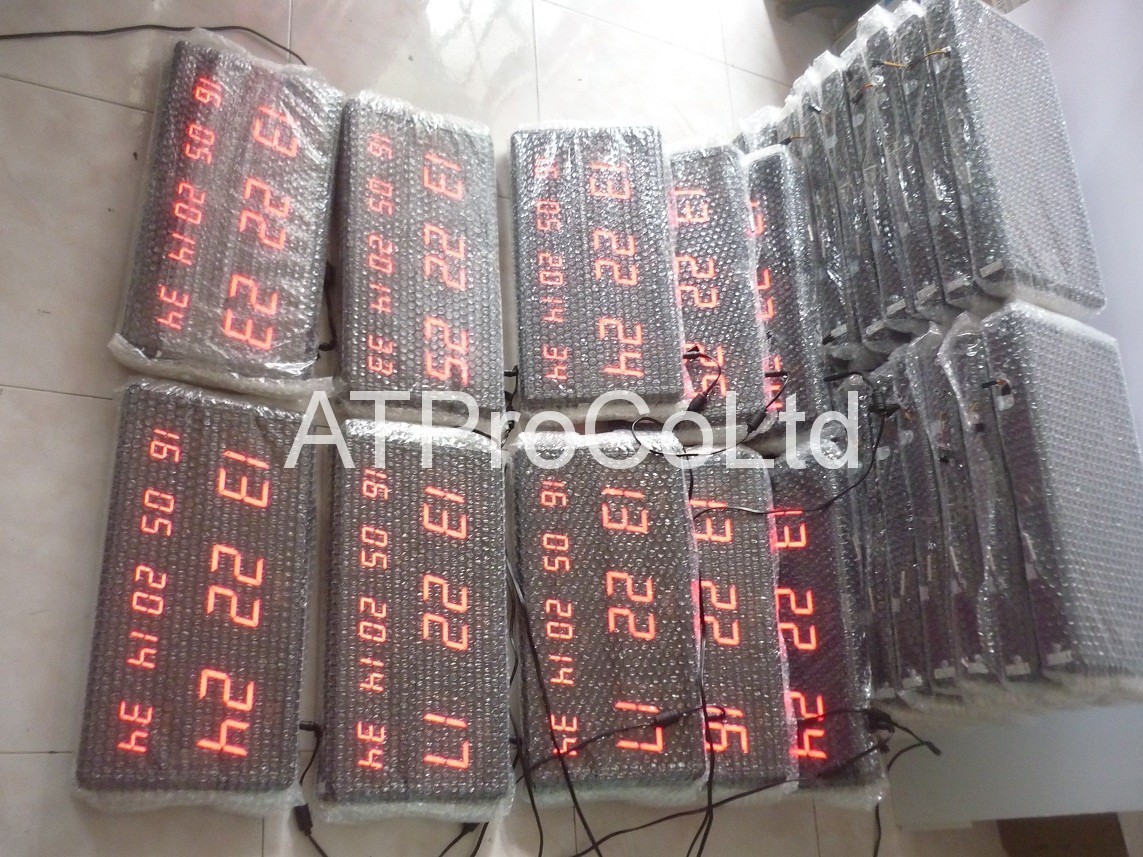

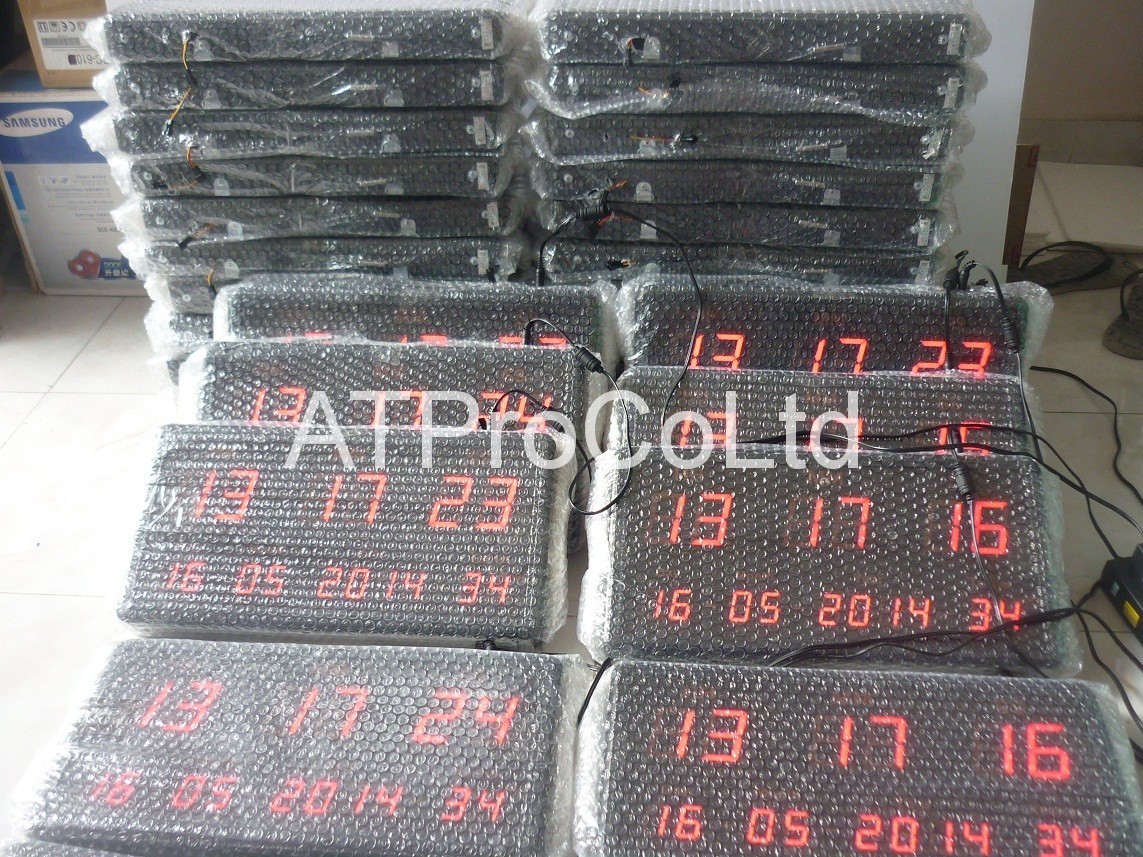

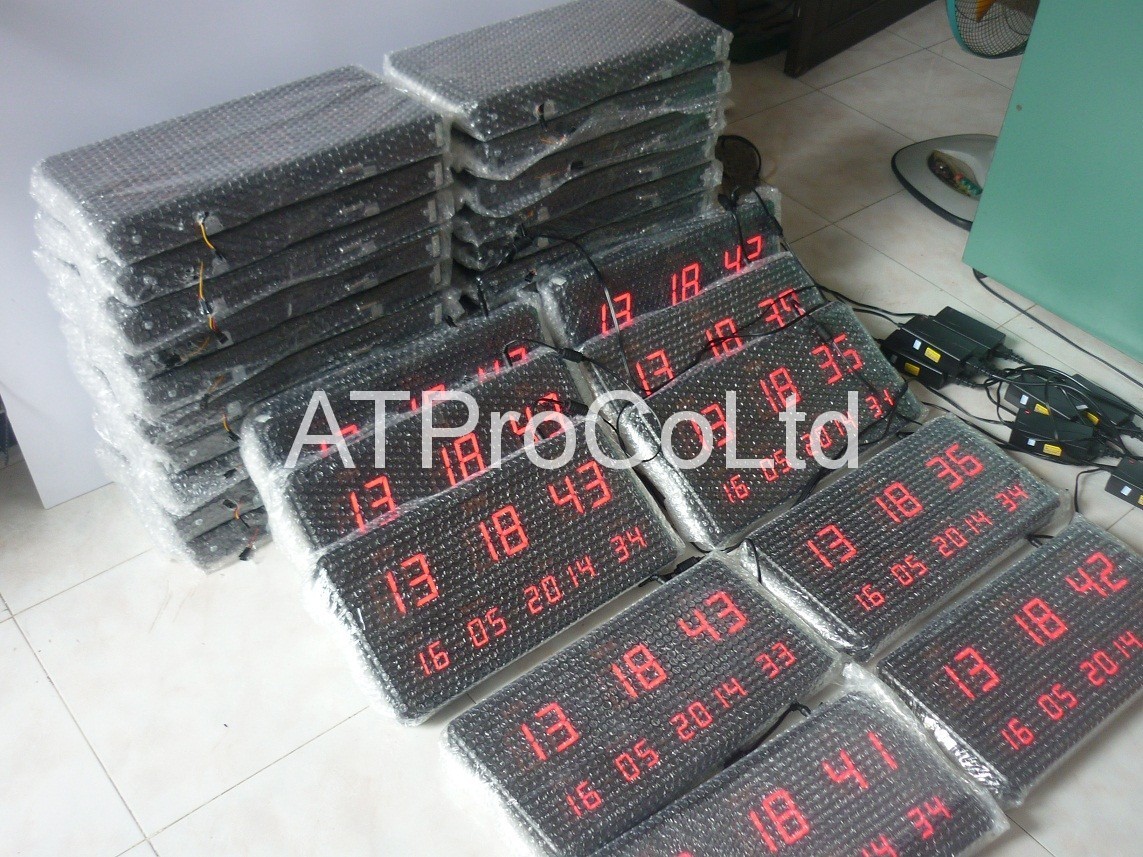

1.3 Một số hình ảnh dự án

he thong dong ho dong bo thoi gian

he thong dong ho dong bo thoi gian

he thong dong ho dong bo thoi gian

he thong dong ho dong bo thoi gian
