HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ ĐỘ ẨM

Hệ Thống Giám Sát Nhiệt Độ Độ Ẩm Là Giải Pháp Giám Sát Môi Trường Chuyên Nghiệp Cho Công Ty, Bệnh Viện, Phòng Thí Nghiệm, Xưởng Chế Biến Sản Xuất…

he thong giam sat nhiet do do am

Mô Hình Hệ Thống Giám Sát Nhiệt Độ Độ Ẩm

Hệ thống giám sát bao gồm một CPU điều khiển trung tâm, các máy tính kết nối với bộ điều khiển trung tâm để nhận dữ liệu của hệ thống. Thiết bị đo nhiệt độ độ ẩm được kết nối với bộ điều khiển trung tâm.

he thong giam sat nhiet do do am 7

Phần mềm SCADA sẽ điều khiển giám sát toàn bộ hệ thống, hệ thống sẽ liên tục cập nhật dữ liệu và xuất dữ liệu theo lịch trình hoặc khi có yêu cầu.

Khi nhiệt độ hoặc độ ẩm vượt quá ngưỡng cho phép thì lập tức hệ thống sẽ phát tín hiệu cảnh báo thông qua đèn báo, loa, SMS, Email…đến người sử dụng để xử lý kịp thời.

he thong giam sat nhiet do do am 13

Bảng hiển thị nhiệt độ bằng Led đơn hoặc Led 7 đoạn. Cảm biến nhiệt độ độ ẩm và Chuông báo động được kết nối với bảng hiển thị

he thong giam sat nhiet do do am 2

Bảng hiển thị được điều khiển bằng CPU Microchip 16f887 USA.he thong giam sat nhiet do do am 1

  • IC nhiệt độ độ ẩm SHT10 SENSIRION EUROPE.
  • Tầm đo chính xác từ -40ºC tới +125ºC.
  • Độ ẩm từ 0% tới 100%.

he thong giam sat nhiet do do am 11

Kích thước tùy thuộc vào tầm nhìn, vị trí đặt bảng điện tử hiển.

he thong giam sat nhiet do do am
Phần mềm SCADA sẽ thu thập dữ liệu từ phần cứng và hiển thị lên màn hình
he thong giam sat nhiet do do am 3

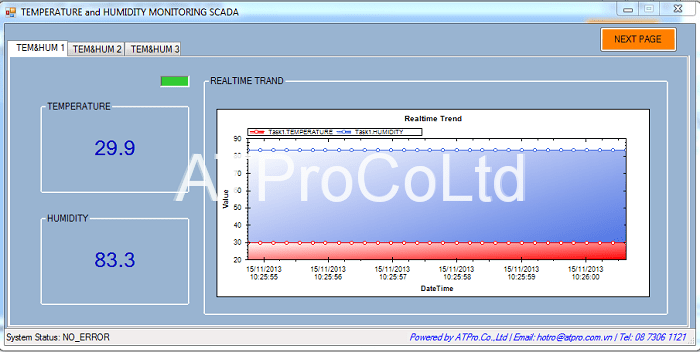

Giao diện phần mềm SCADA: vẽ độ thị Realtime Trend

he thong giam sat nhiet do do am 4

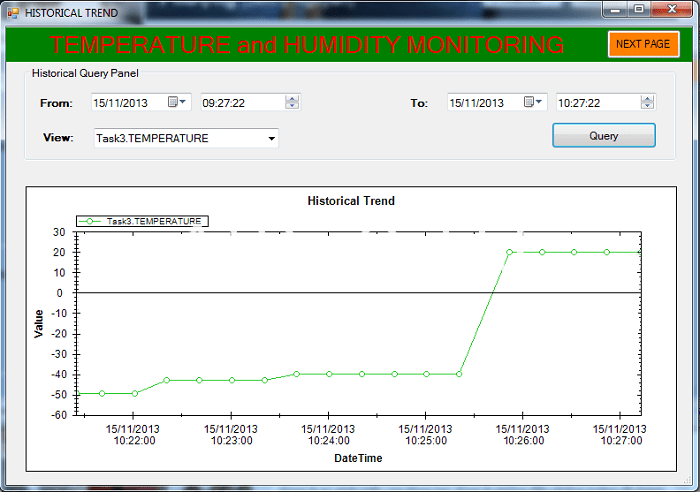

Vẽ đồ thị Historical Trend

he thong giam sat nhiet do do am 5

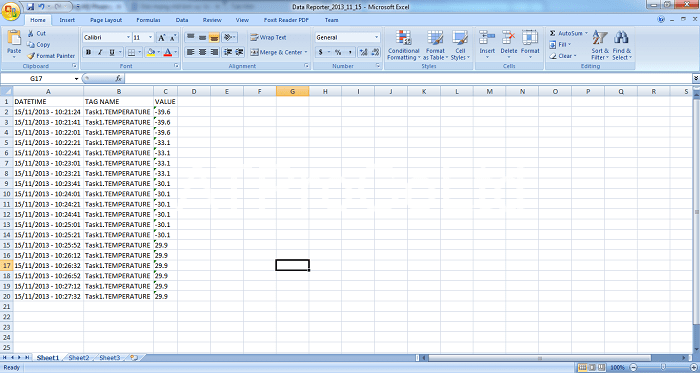

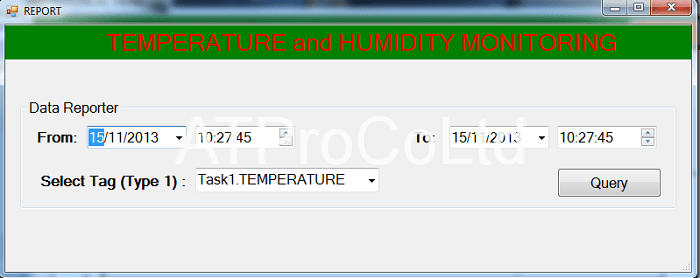

Data Report: Xuất dữ liệu ra file Excel

he thong giam sat nhiet do do am 6

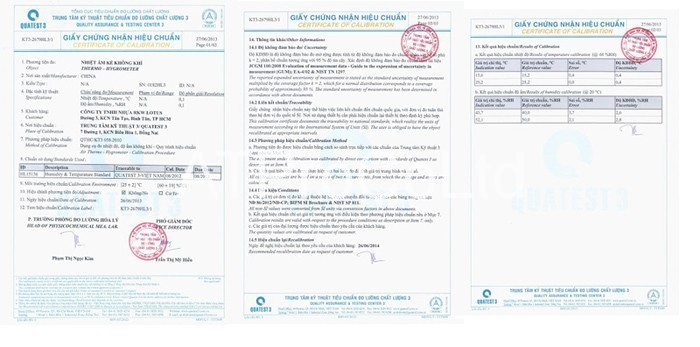

Thiết bị đo nhiệt độ độ ẩm được hiệu chuẩn tại trung tâm kỹ thuật đo lường chất lượng 3.

he thong giam sat nhiet do do am 8

Xem video hệ thống
