Hệ thống theo dõi tiến độ sản xuất được công ty ATPro được sản xuất và lắp đặt theo yêu cầu của công ty Dea Myung. Hệ thống không chỉ giúp khách hàng hiển thị trên bảng LED theo dõi năng suất. Quý khách hàng cũng có thể theo dõi tiến độ sản xuất thông qua phần mềm ATSCADA, hỗ trợ xem từ xa, lưu trữ dữ liệu và xuất báo cáo.

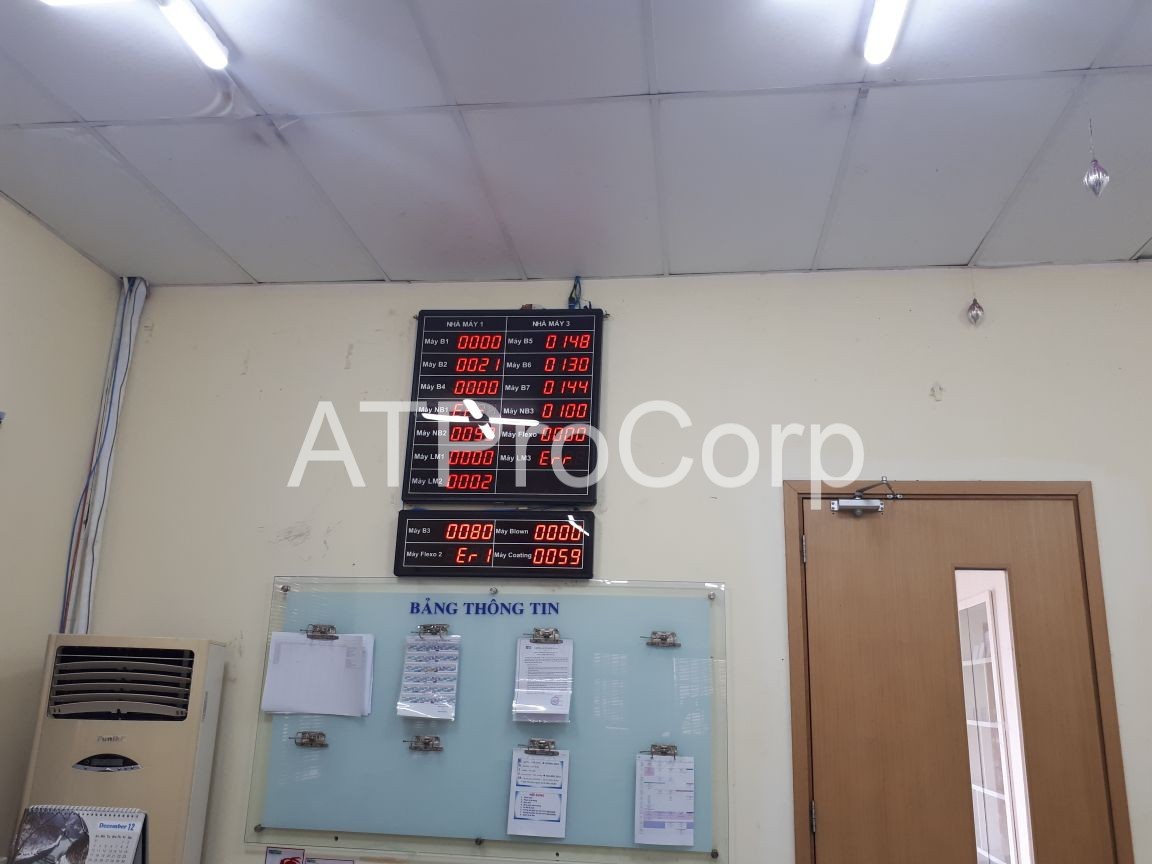

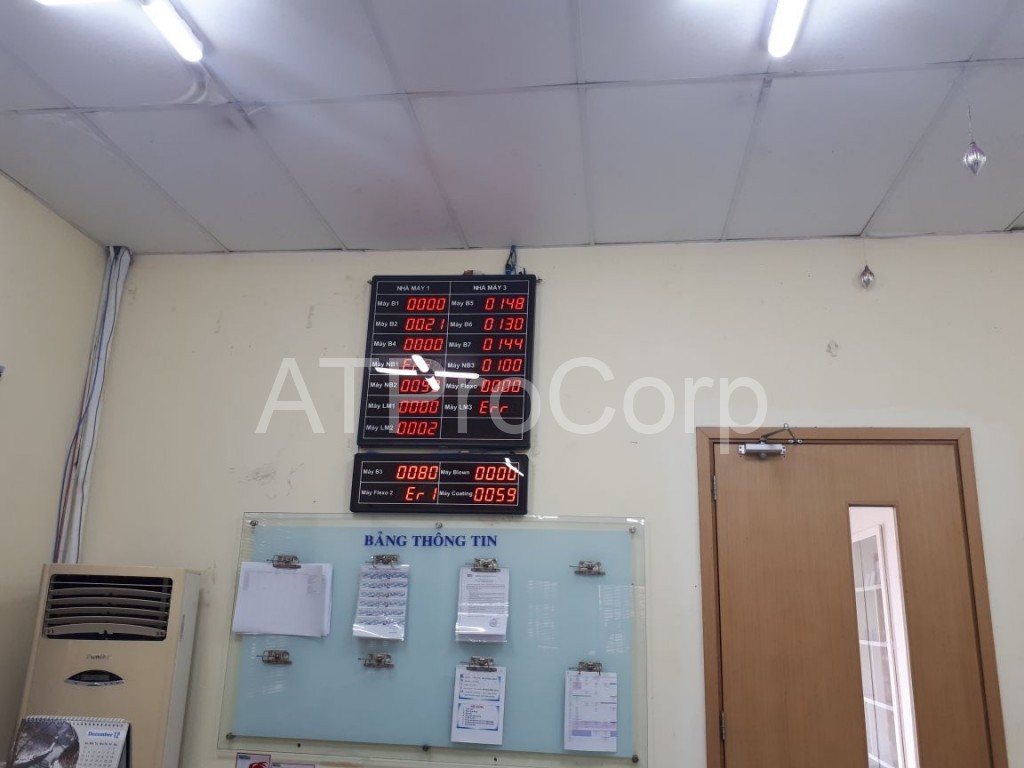

Mô hình bảng LED theo dõi tiến độ sản xuất.
Hệ thống có các bộ đếm sản phẩm ở các máy trong xưởng sản xuất. Các bộ đếm này được truyền tải lên bảng LED theo dõi năng suất thông qua RS485. Và các bảng LED này có thể hiển thị trên máy tính thông qua phần mềm ATSCADA.

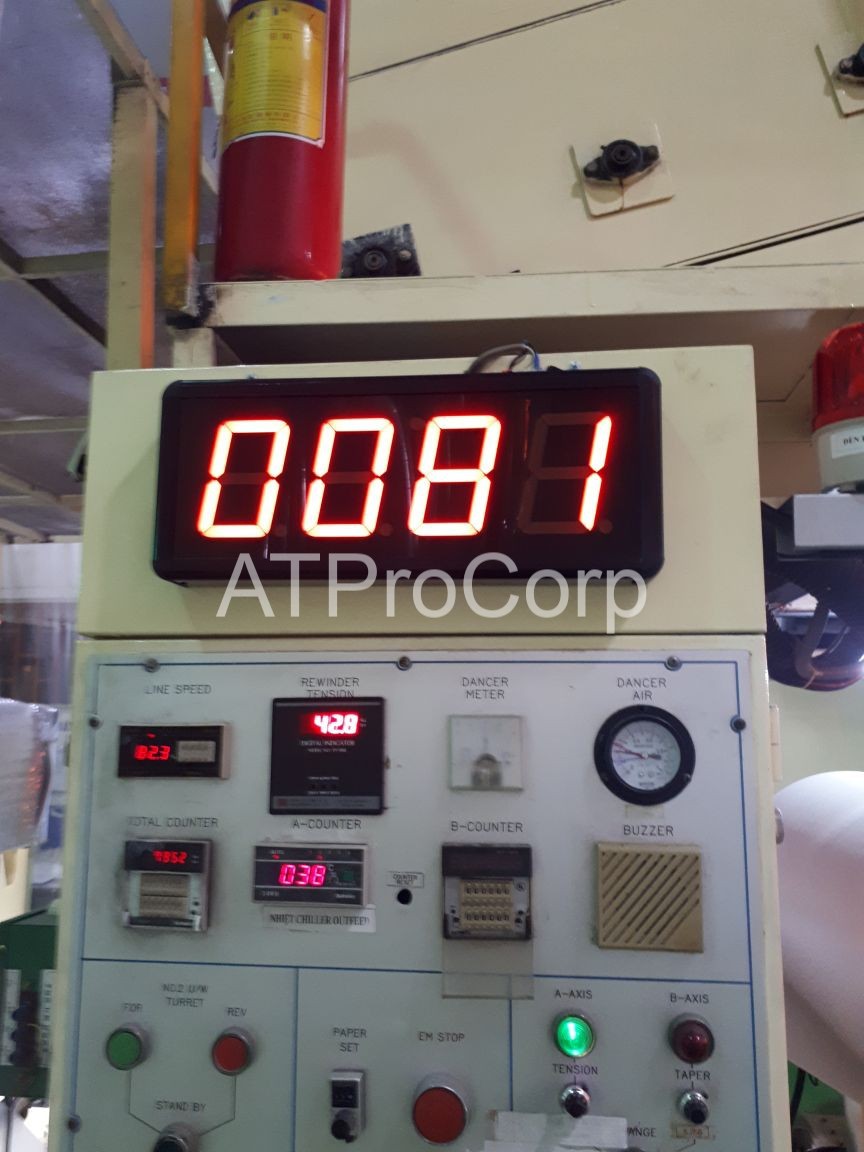

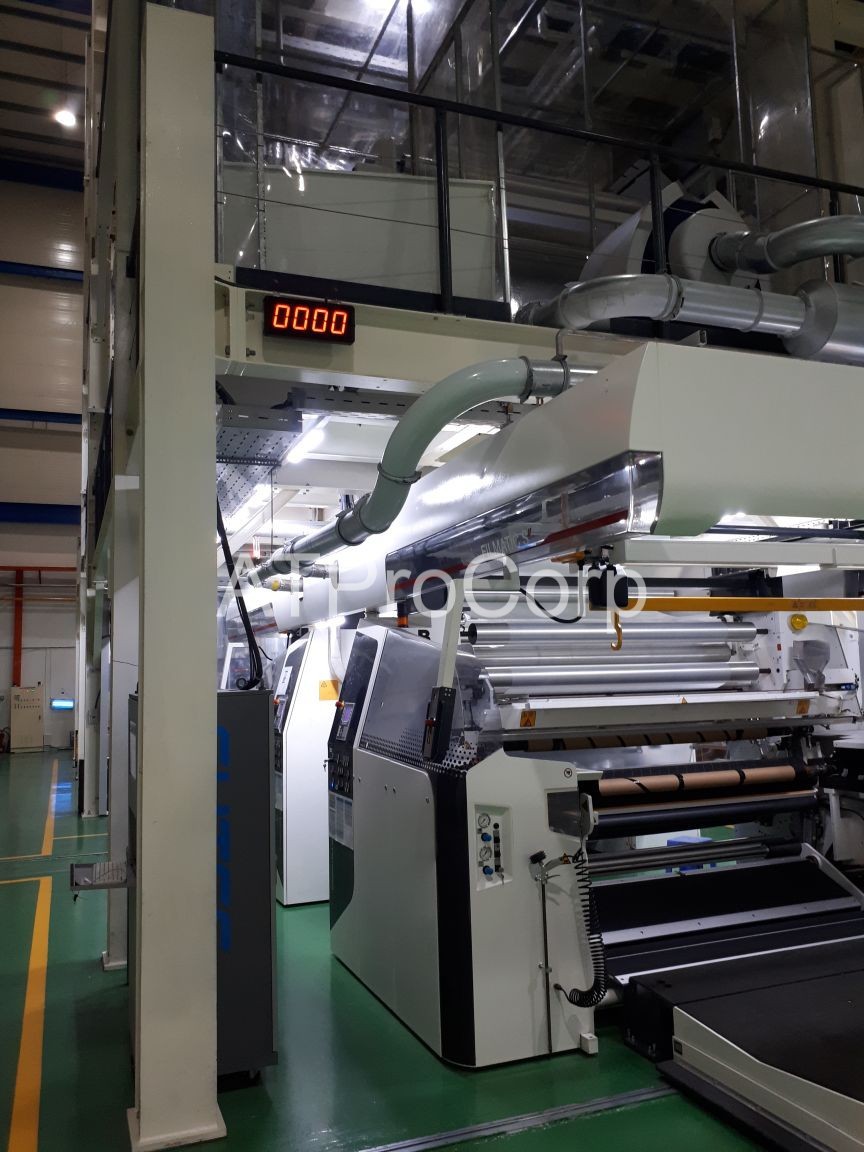

Bảng LED theo dõi tiến độ sản xuất.
– Kích thước bảng led theo dõi tiến độ sản xuất 180 x 430 x 50 mm.
– Số lớn hiển thị bằng LED 7 đoạn KT 90 x 120 mm, màu đỏ.
– Khung nhôm định hình chịu lực.
– Mặt bằng Mica trong 2mm.
– CPU: Micro chip PIC 16F887 (USA).
– Nguồn meawell (Đài Loan) input 220VAC, output 12VDC.
– Bảng LED hiển thị năng suất có thể kết nối với máy tính (Giao tiếp RS485).
– Kích thước bảng led theo dõi tiến độ sản xuất 270 x 800 x 50 mm.
– Số lớn hiển thị bằng LED 7 đoạn KT 50 x 70 mm, màu đỏ.
– Khung nhôm định hình chịu lực.
– Mặt bằng Mica trong 2mm.
– CPU: Micro chip PIC 16F887 (USA).
– Nguồn meawell (Đài Loan) input 220VAC, output 12VDC.
– BỘ XỬ LÝ CHIP RASPBERRY PI 3.
– Tổng hợp số liệu của 3 máy riêng lẻ kết nối với máy tính qua mạng LAN.
– Có phần mềm webserver giám sát từ xa, cho phép xem trên smartphone, tablet, laptop.
– Lưu trữ dữ liệu xuất báo cáo ra file excel.
Phần mềm hệ thống theo dõi năng suất sản xuất.

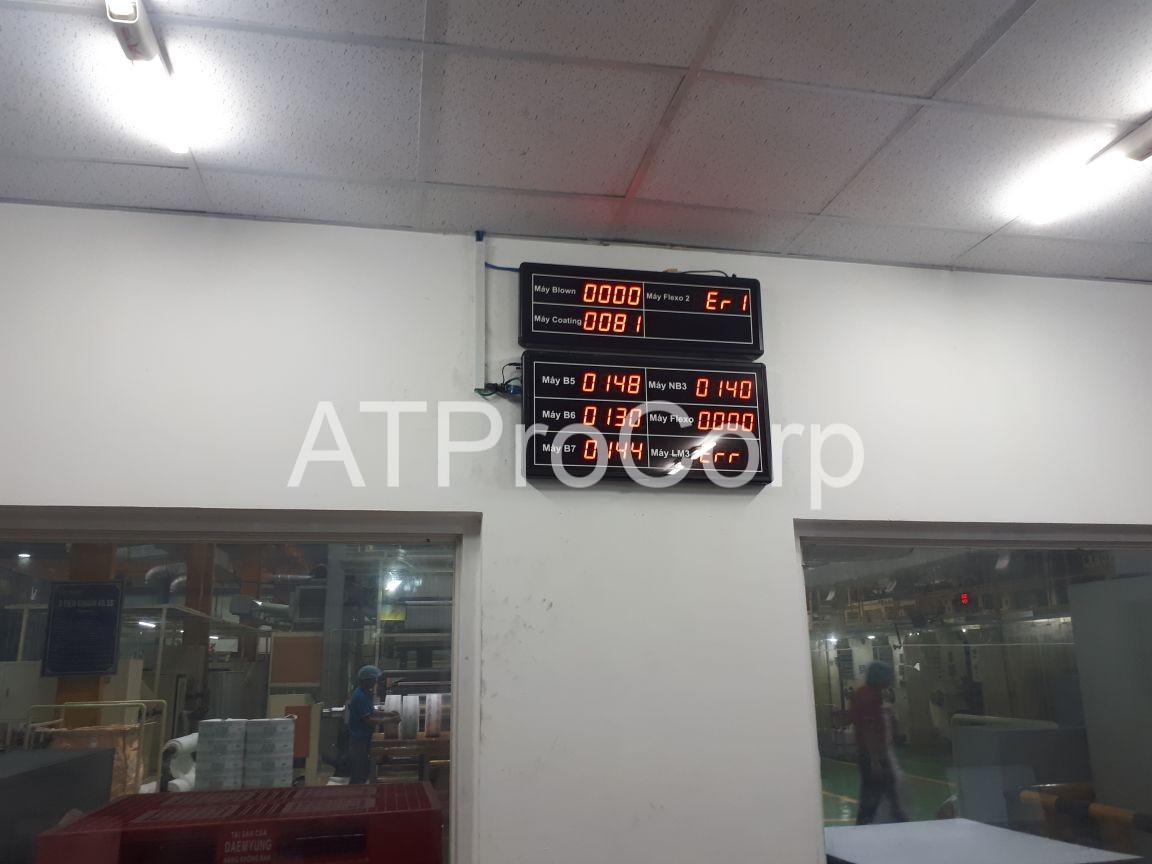

4. LẮP ĐẶT
Với phương châm ” khách hàng là thượng đế “, ATPro luôn luôn chăm sóc khách hàng chu đáo tận tình, tư vấn giải đáp khúc mắc và đưa ra một giải pháp hiệu quả, tiện lợi nhất cho khách hàng.
