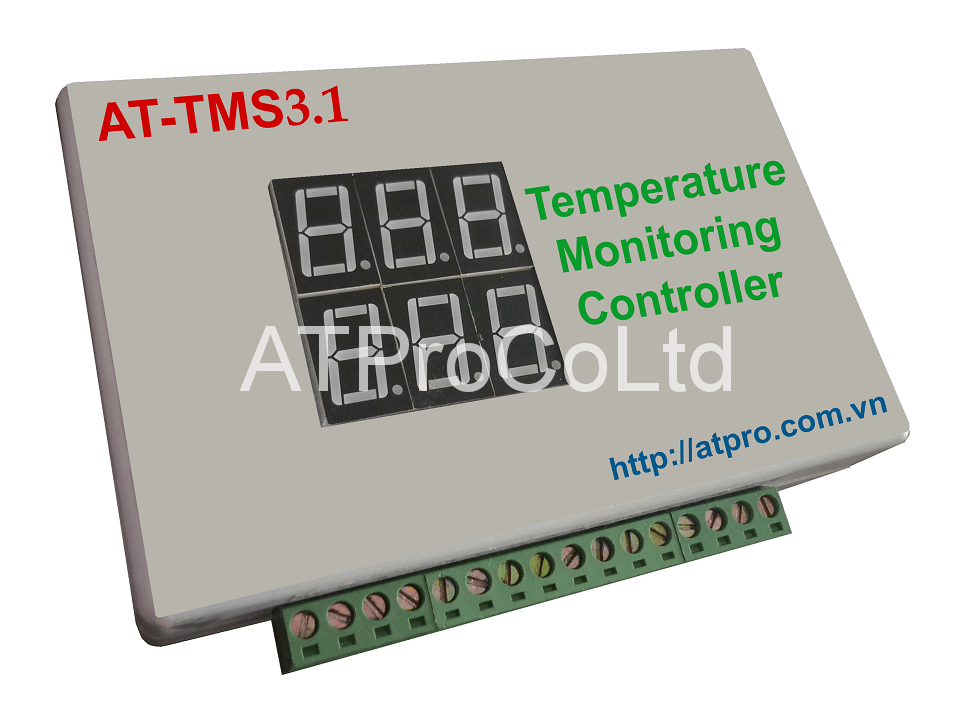

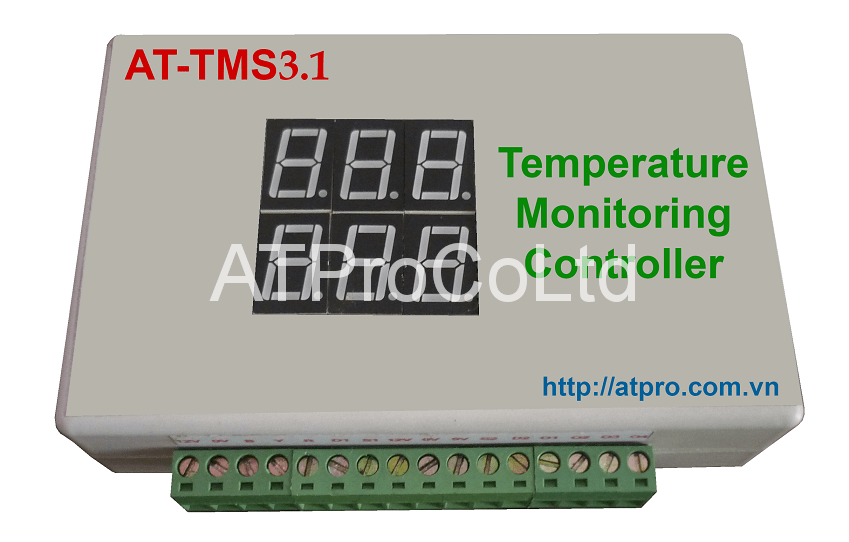

BỘ ĐIỀU KHIỂN GIÁM SÁT NHIỆT ĐỘ AT-TMS
1 /Mô tả:
- Kích thước: 12,5 cm x 8cm x 3,3 cm.
- 2 ngõ vào cảm biến nhiệt ds18b20.
- 2 ngõ ra relay.
- Truyền thông modbus RTU RS485.
- Hiển thị LED giá trị thực trên đồng hồ.
2/ Mô hình mạng:

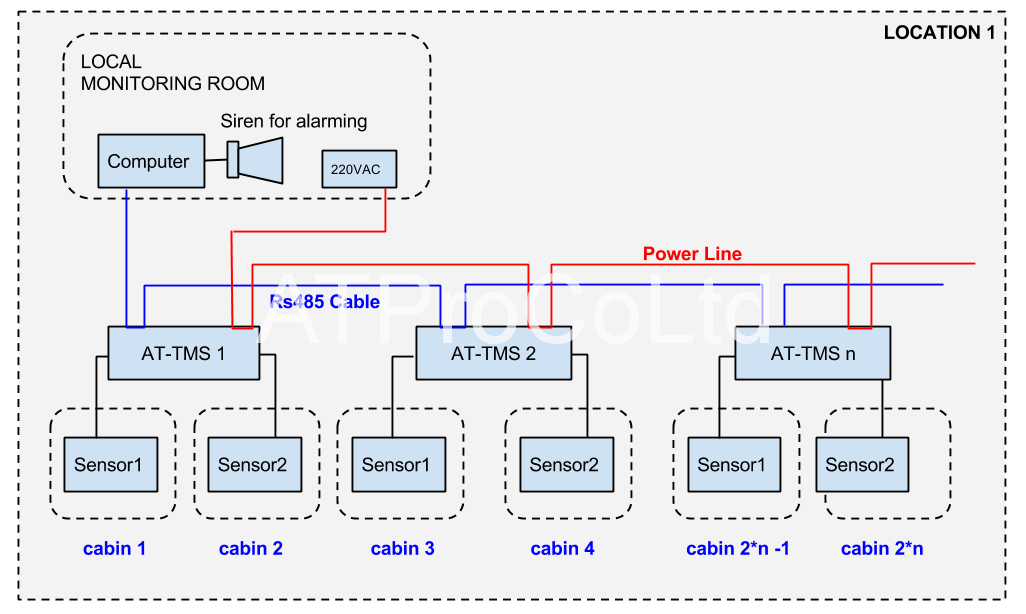

Hình 1: Mô hình mạng kết nối AT-TMS trong mạng nội bộ
- Hệ thống bao gồm nhiều bộ AT-TMS ( 247 bộ AT-TMS trong 1 hệ thống) được kết nối với cổng truyền thông RS485 ( dài tối đa 1200 m) để gửi và nhận dữ liệu với máy tính giám sát. Mỗi bố AT-TMS thu thập các giá trị nhiệt độ thời gian thực từ 2 cảm biến, bộ AT-TMS sử dụng các giá trị thực đo được và mức độ báo động được thiết lập từ chương trình trên máy tính để so sánh xử lý báo tín hiệu về máy tính vẽ đồ thị và phát âm thanh báo động.

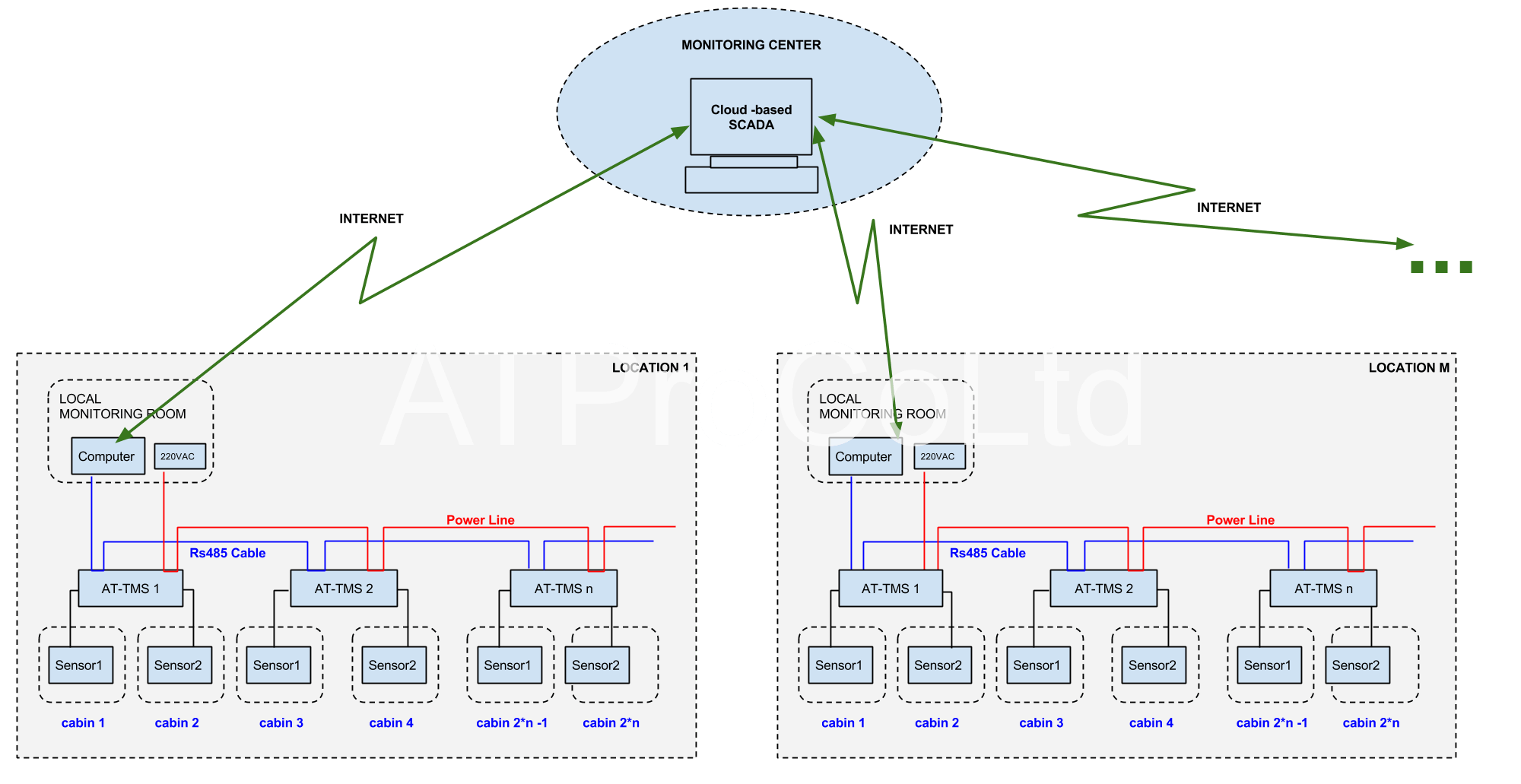

Hình 2: Mô hình mạng kết nối AT-TMS trong hệ thống mạng phân tán nhiều nơi cách xa nhau
- Hình 2 cho thấy kiến trúc phân tán của hệ thống giám sát và báo động nhiệt độ. Giải pháp này thích hợp với giám sát và báo động nhiệt độ ở nhiều vị trí địa lí cách xa nhau. Trường hợp này phần mềm SCADA nền tảng đám mây (Cloud – based SCADA) được áp dụng để điều khiển giám sát hệ thống
Mọi yêu cầu tư vấn về hệ thống hoặc liên hệ về giá thành, xin quý khách vui lòng liên hệ trực tiếp với kinh doanh của công ty. Trân trọng cảm ơn.
Antuongpro - chuyên cung cấp thiết bị điều khiển, đo nhiệt độ - độ ẩm, năng suất, bộ đếm sản phẩm, thiết bị lấy số thứ tự, đồng hồ điện tử và hệ thống khác...Được khách hàng tin dùng tại Việt Nam.
