HỆ THỐNG GIÁM SÁT SẢN XUẤT CHUYỀN MAY CTY VINATEX

HỆ THỐNG GIÁM SÁT NĂNG XUẤT SẢN XUẤT CHUYỀN MAY

LÀ GIẢI PHÁP TỐI ƯU ĐỂ QUẢN LÝ, GIÁM SÁT DÂY CHUYỀN SẢN XUẤT TỰ ĐỘNG.

he thong giam sat san xuat

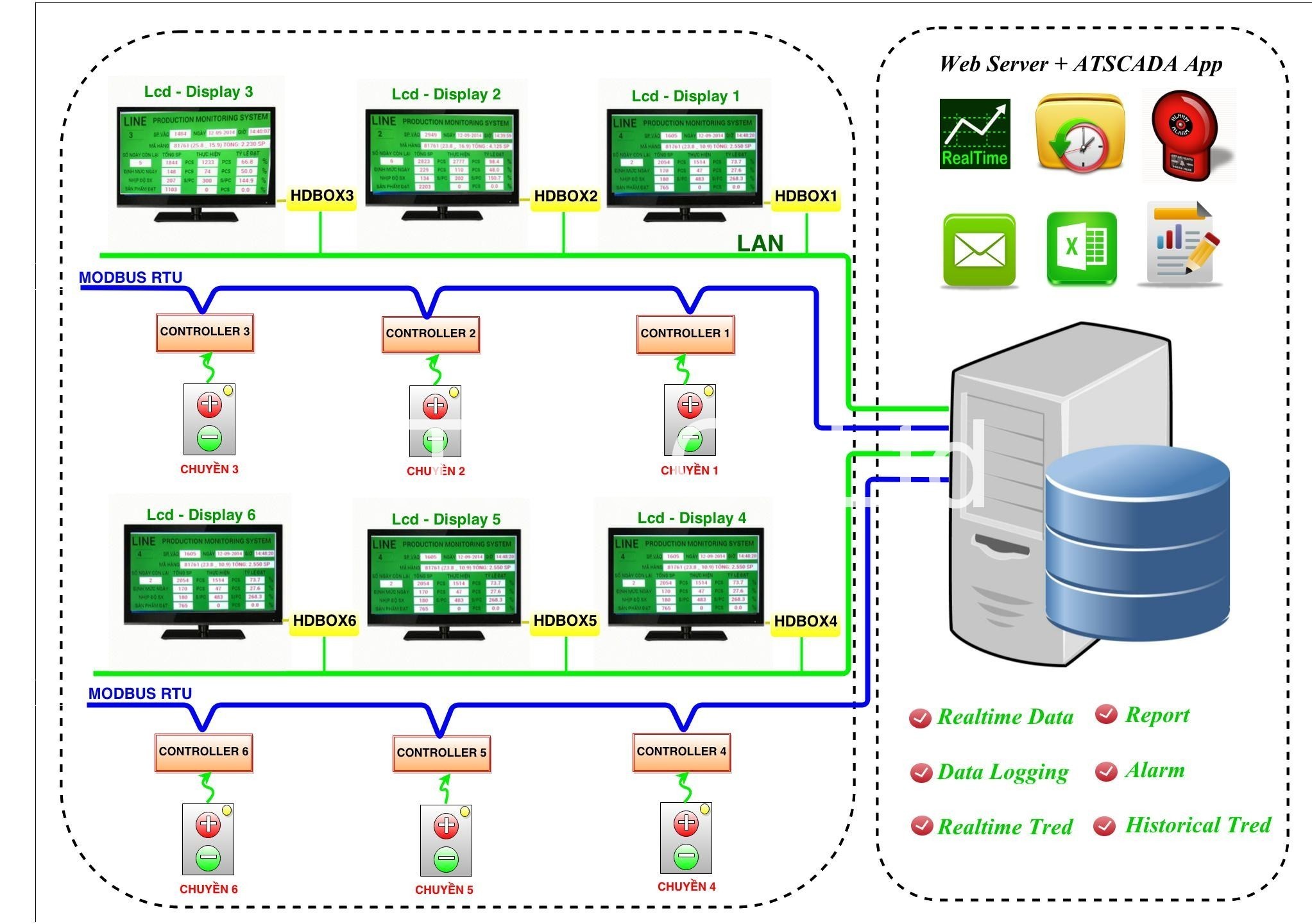

Mô hình kết nối mạng hệ thống giám sát sản xuất chuyền may.

Cấu trúc của hệ thống bao gồm:

 Máy chủ Web Server kết nối với các bộ Controller thông qua giao thức Modbus RTU để lấy dữ liệu, dữ liệu sẽ được xử lý tại Web Server bằng ATSCADA App.

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

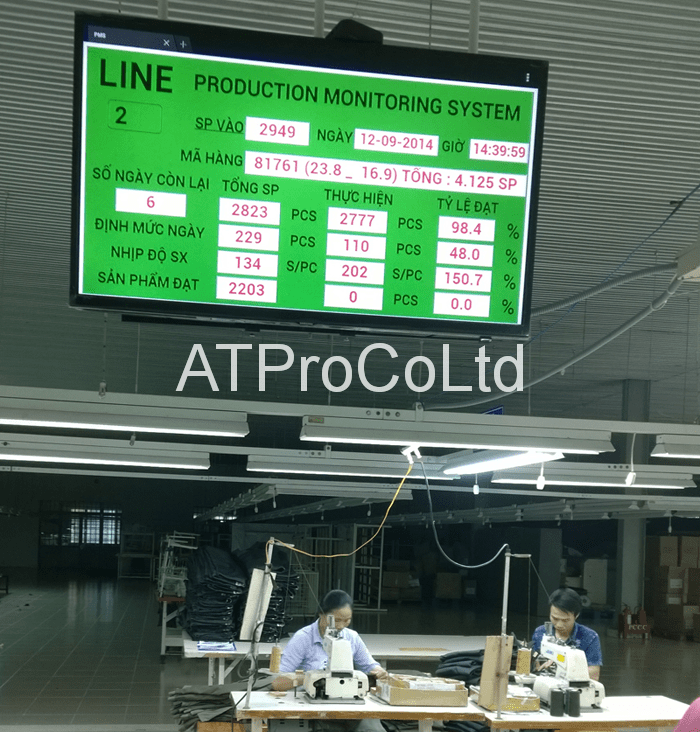

 Bảng theo dõi năng suất sản xuất tại chuyền 2

Kết quả sau khi xử lý sẽ được hiển thị lên màn hình LCD – Display thông qua mạng LAN (nội bộ) hoặc thông qua internet, các tính năng của hệ thống:

–          Realtime Data: dữ liệu thời gian thực.

–          Các dữ liệu từ các chuyền được ghi vào cơ sở dữ liệu mySQL theo thời gian để lưu trữ nhằm phục vụ cho việc vẽ đồ thị giám sát sản lượng cũng như xuất các báo cáo về sản lượng.

–          Historical Trend:  là biểu đồ lược sử về sản lượng đạt được của các chuyền theo thời gian từ trước đến nay.

–          Realtime Trend:  là biểu đồ thời gian thực về sản lượng đang sản xuất của các chuyền trong khoảng 1 giờ đồng hồ.

–          Alarm:  cho nhà quản lý biết chuyền nào đạt năng suất quá thấp so với ngưỡng đặt ra.

–         Report:  giúp nhà quản lý in ấn kết quả về năng suất sản xuất theo thời gian truy vấn kết quả lưu trong cơ sở dữ liệu mySQL.

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

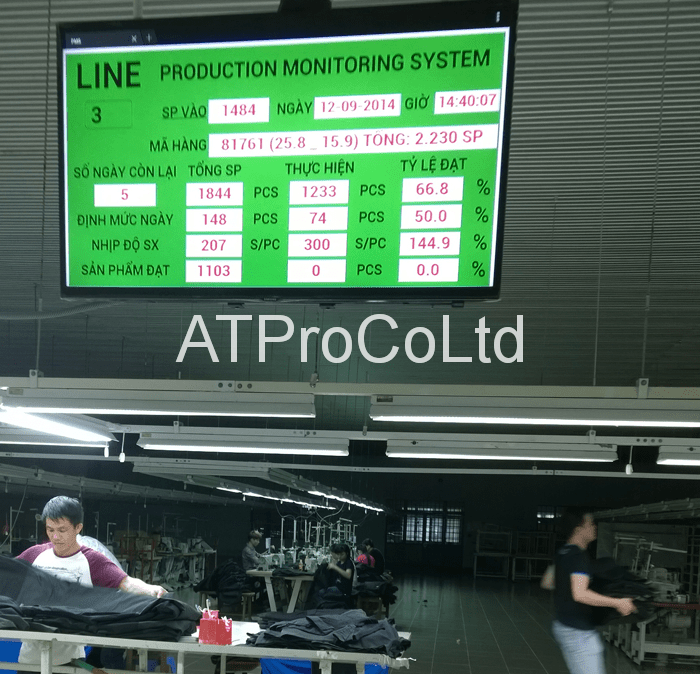

Bảng theo dõi năng suất sản xuất tại chuyền 3

Bảng hiển thị cho người quản lý và người sản xuất có thể biết được nhip độ sản xuất và năng suất sản xuất

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

Hệ thống có thể được mở rộng tùy thuộc vào nhu cầu sử dụng của khách hàng

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

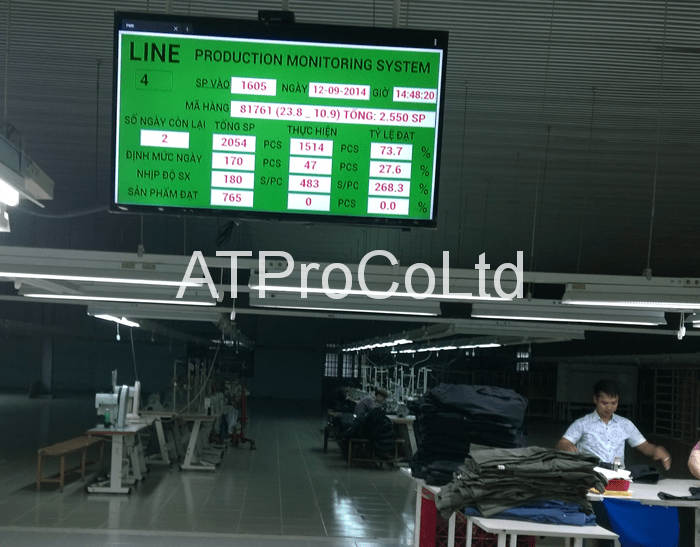

Bảng theo dõi năng suất sản xuất tại chuyền 4

Số lượng sản phẩm được nhập vào là không giới hạn, tùy theo yêu cầu của khách hàng.

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

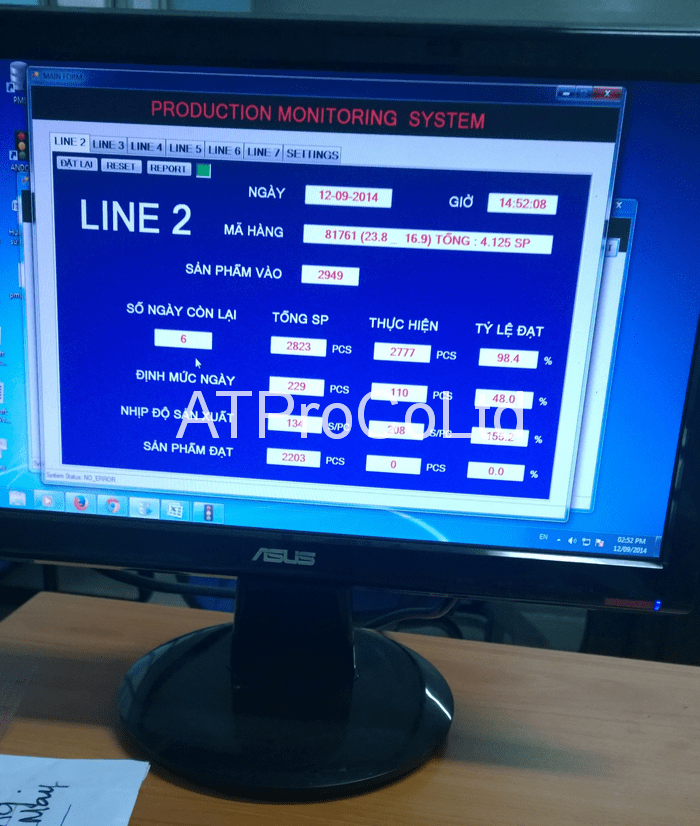

Phần mềm quản lý và giám sát hệ thống trên máy tính

Dữ liệu sẽ được nhập từ máy tính hoặc được lấy từ bộ điều khiển Controller và hiển thị lên màn hình LCD-Display

HE THONG GIAM SAT SAN XUAT CHUYEN MAY

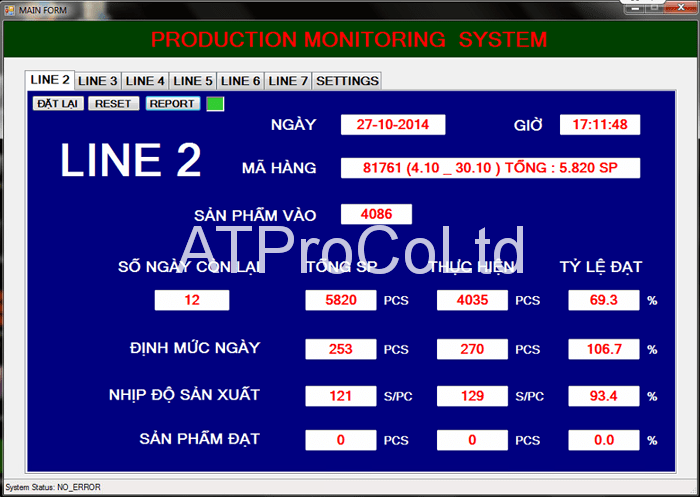

Giao diện ATScada  App điều khiển giám sát hệ thống

he thong giam sat san xuat

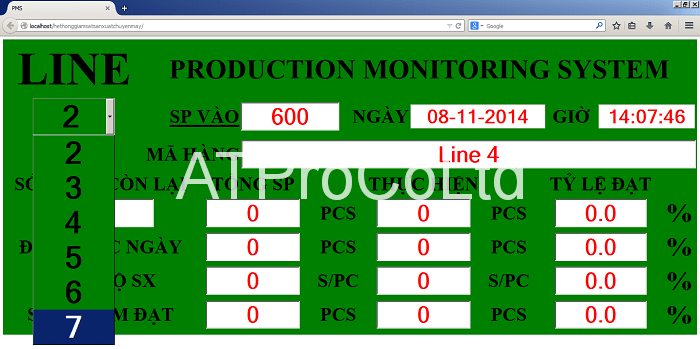

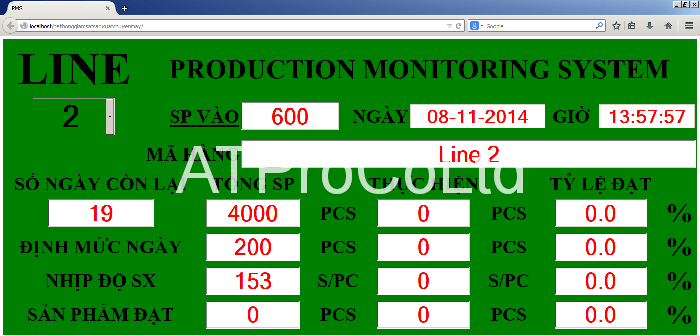

Giao diện Web Server App

he thong giam sat san xuat

Người sử dụng có thể tùy chọn Line để theo dõi và điều khiển.

he thong giam sat san xuat

Người dùng có thể nhập vào dữ liệu, theo dõi và giám sát quá trình sản xuất trên ATSCADA App hoặc Web Server

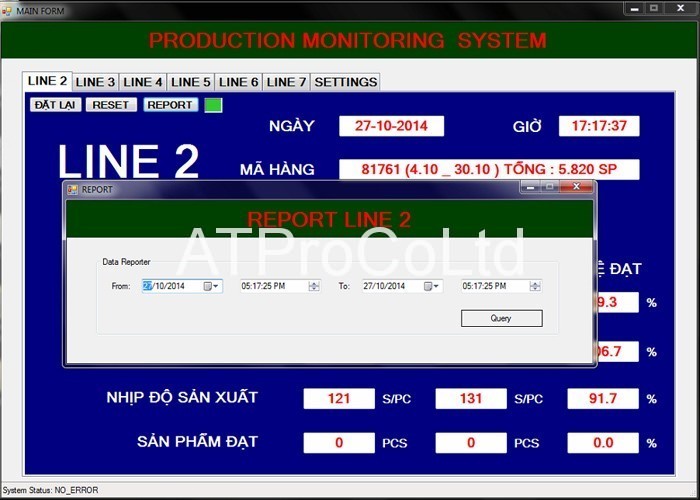

Xuất dữ liệu Data Report

he thong giam sat san xuat

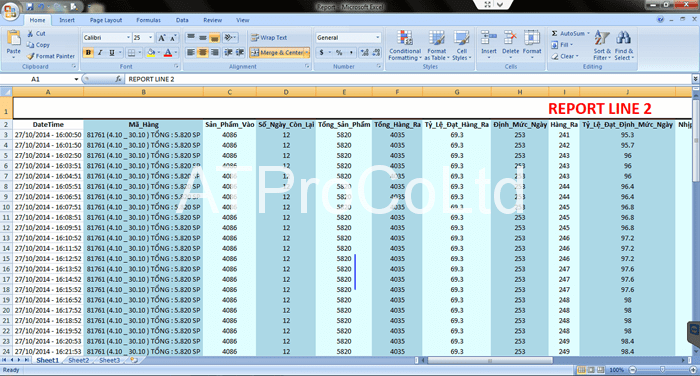

Dữ liệu được xuất ra File Excel

 he thong giam sat san xuat

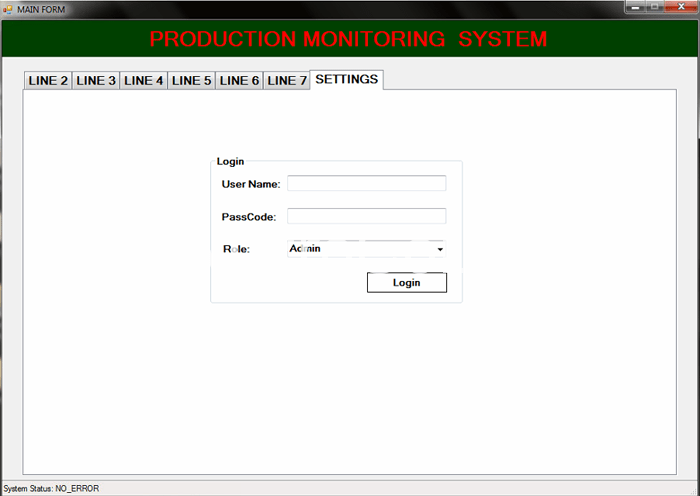

Đăng nhập vào để cài đặt ca làm việc

he thong giam sat san xuat

Với phương châm ” khách hàng là thượng đế “, ATPro luôn luôn chăm sóc khách hàng chu đáo tận tình, tư vấn giải đáp khúc mắc và đưa ra một giải pháp hiệu quả, tiện lợi nhất cho khách hàng.

Là nhà sản xuất nên chúng tôi hiểu rất rõ từng sản phẩm, yếu tố chất lượng sản phẩm là tiêu chí được ưu tiên hàng đầu chính vì vậy quý khách hàng có thể yên tâm tin dùng sản phẩm tại ATPro.
